Construction du réseau: Phase II
Construction of the layout: Phase II
Cliquez sur la photo pour voir un agrandissement
Click on the photo to see an enlargement
Date: 14 mars 2001
Date: March 14, 2001
 |

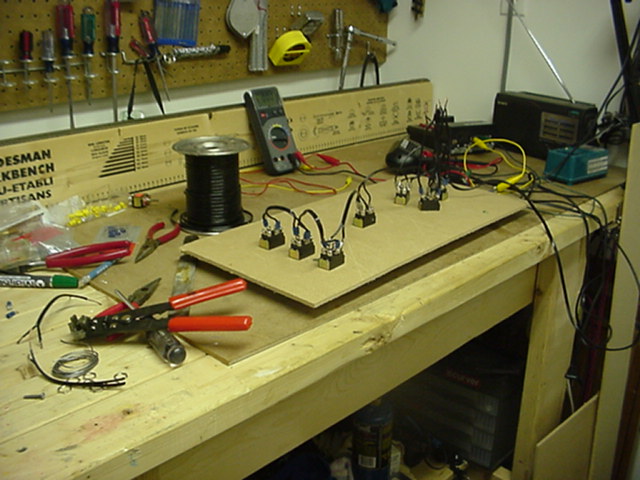

Préparation du tableau des intérupteurs qui servira à alimenter les voies. | Construction of the board with the switches to power the tracks. |
 |
Pour avoir une idée plus précise des branchements ainsi que la raison d'un tel tableau, consultez cette page. | To get a better idea of the purpose of this board, check this page. |
 |
||
 |

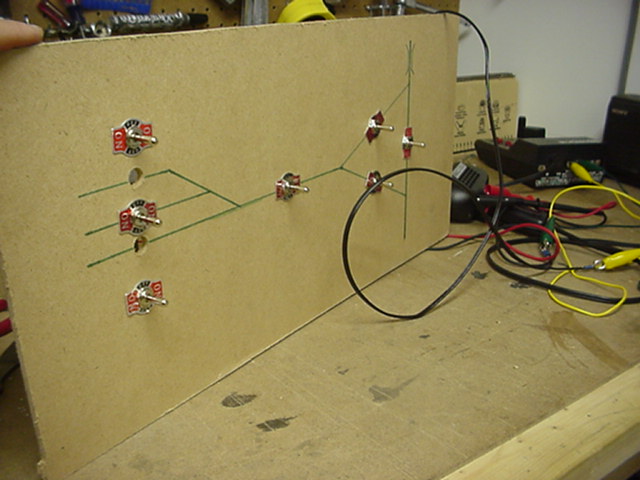

Une vue du tableau une fois les intérupteurs en place. | A view of the board with the switches installed. |
 |

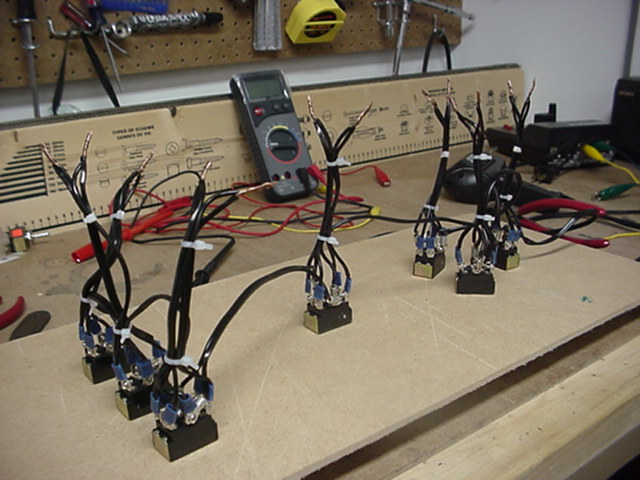

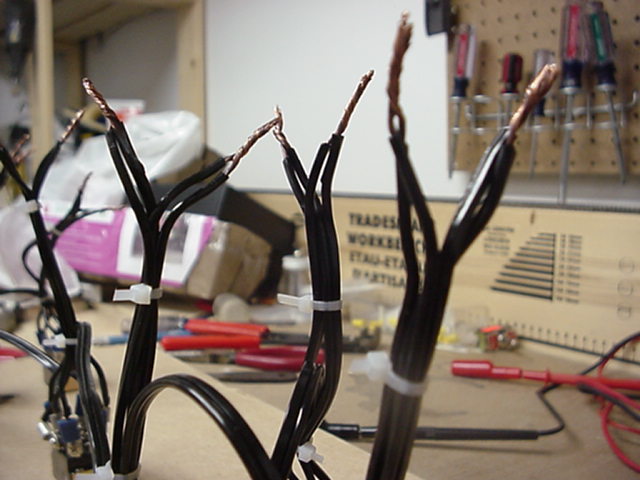

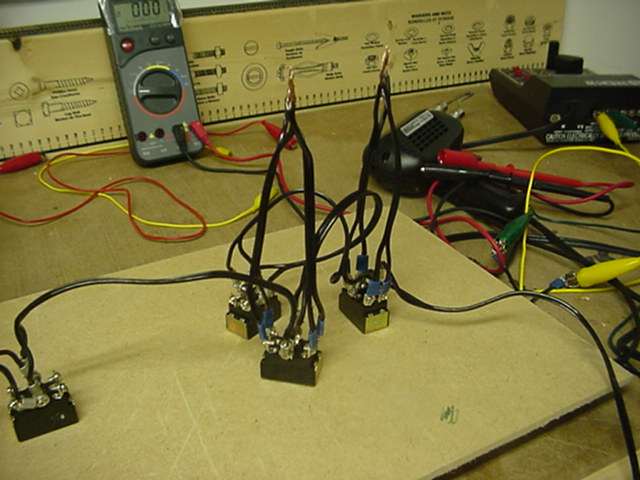

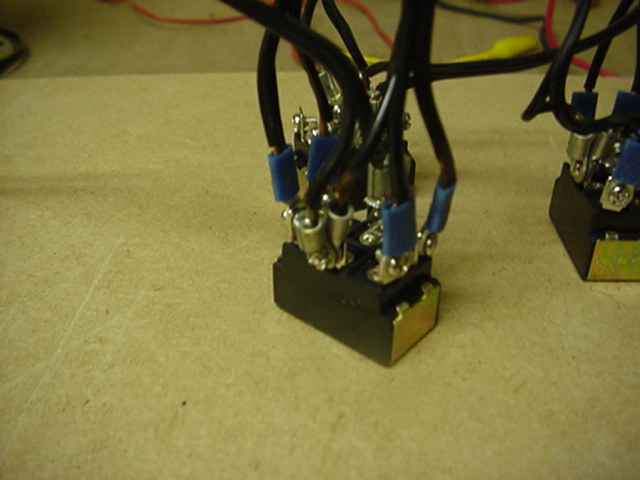

J'utilise des connecteurs à anneaux, ce qui facilite les branchements et évite d'endommager les contacts à l'intérieur de l'intérupteur avec la chaleur du fer à souder. | I use this kind of connector. It's easier to work with and you can't damage the contact of the switch with the heat of the solder iron. |
 |

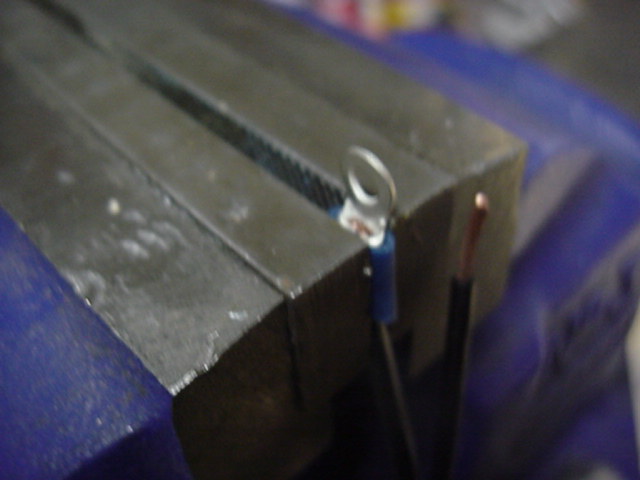

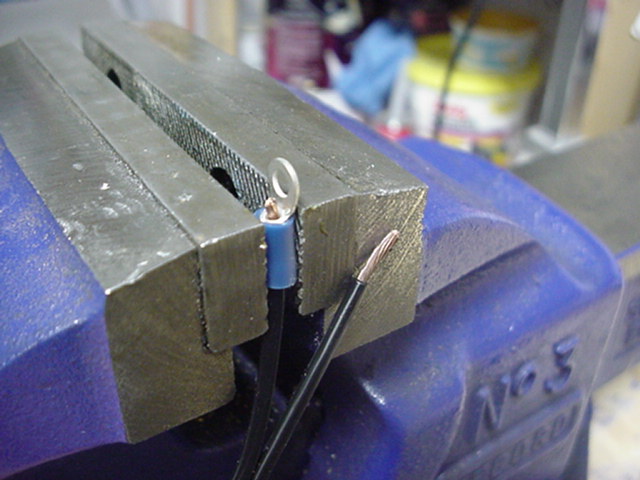

Une fois bien écrasé, le fils est solidement retenu en place. | When sqeezed, the cable is permently fixed in the connector. |
 |
Il ne reste plus qu'à mettre le tableau à sa place, dans le cabanon. | The board is done. The next step will be to connect it with the wires to the tracks. |
 |
|
