Construction du réseau: Phase I
Construction of the layout: Phase I
Cliquez sur la photo pour voir un agrandissement
Click on the photo to see an enlargement
Date: 13 mai 2000
Date: May 13, 2000
 |

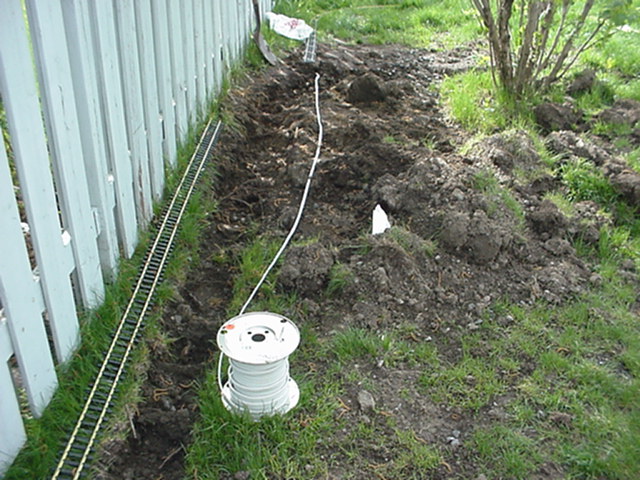

Le câble est étalé le long de la tranchée. | The cable is unrolled along the track. |
 |

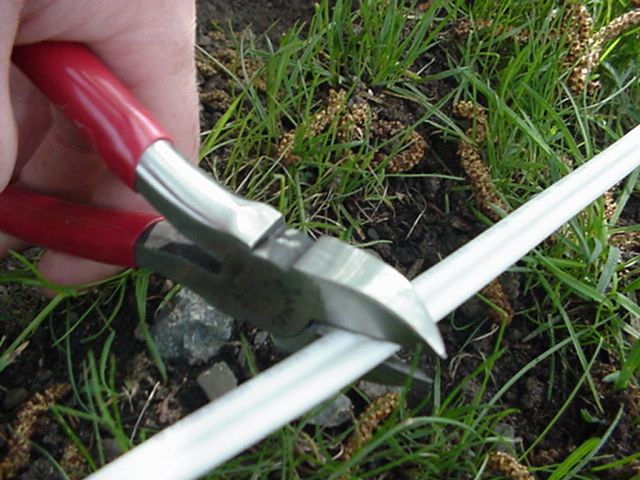

Puis coupé là il se connectera aux voies. | Then cut where a junction box will be installed. |
 |

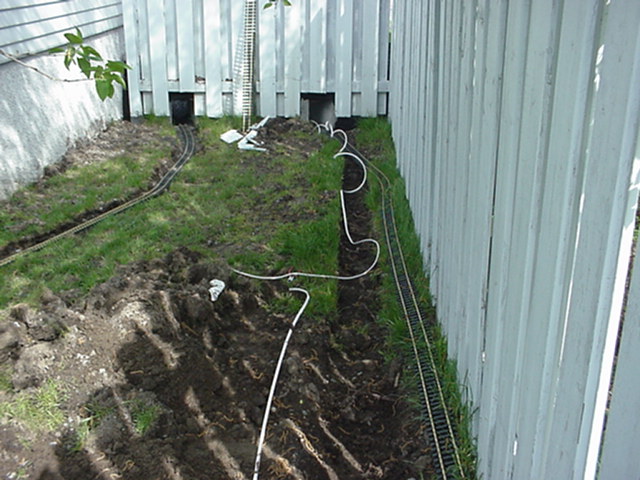

Vue d'ensemble. | Wide shot. |
 |

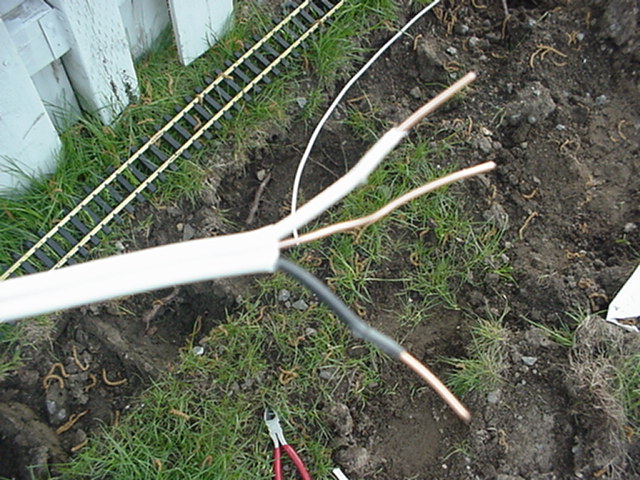

On dégaine les bouts du câble. | We skin the cables. |
 |

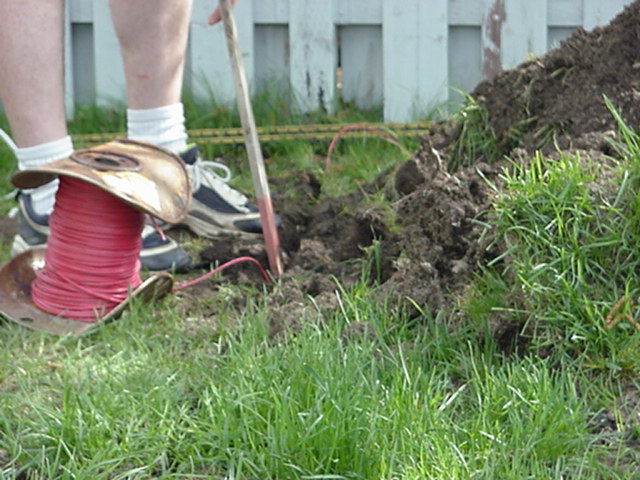

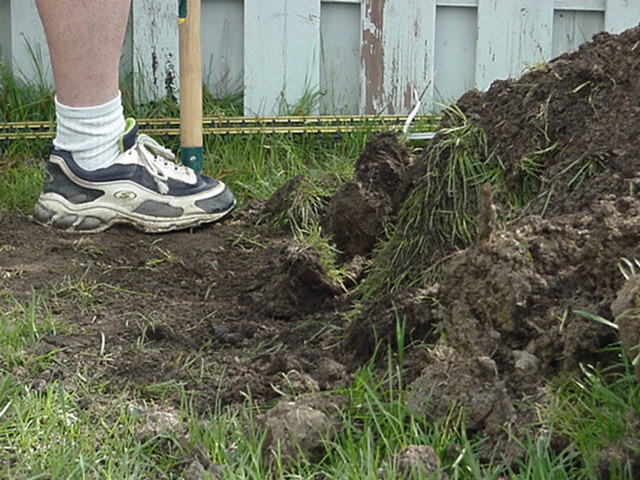

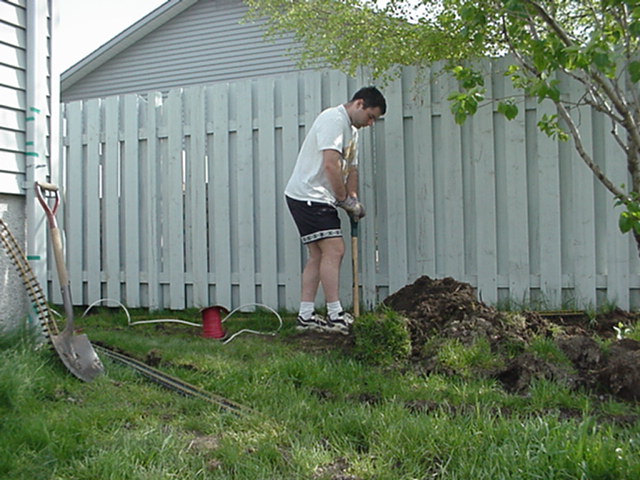

Puis on prépare une tranchée... | Then we dig a small trench ... |
 |
... qui servira aux câbles secondaires. | ...for the auxiliary cable. |
 |
Les câbles secondaires sont de calibre 18. | The auxiliary cables are gauge 18. |
 |
Ils sont enterrés sous le même principe que le câble principal. | We use the same method as the main cable to bury them. |
 |

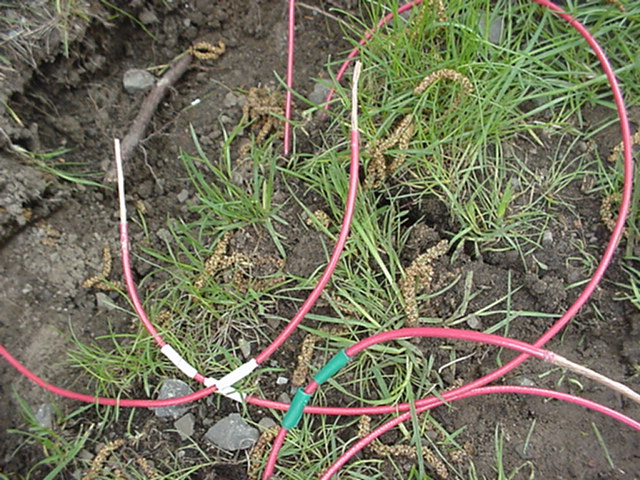

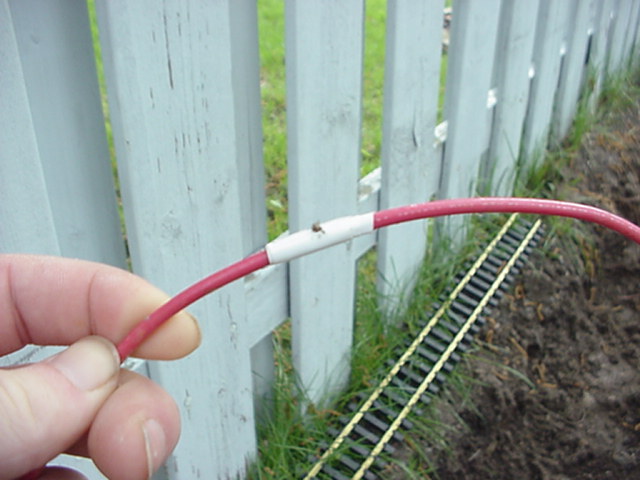

Avant d'être enterrés, ils sont identifiés par des rubans pour bien distinguer le + du -. | But before, we identify them with electrical tape to help us remind which one is + and -. |
 |

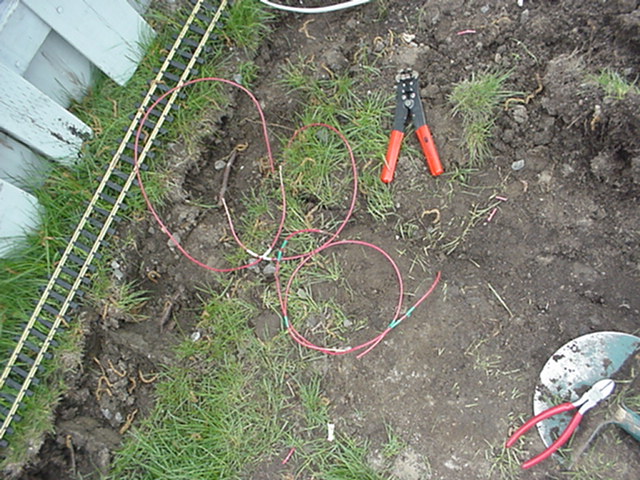

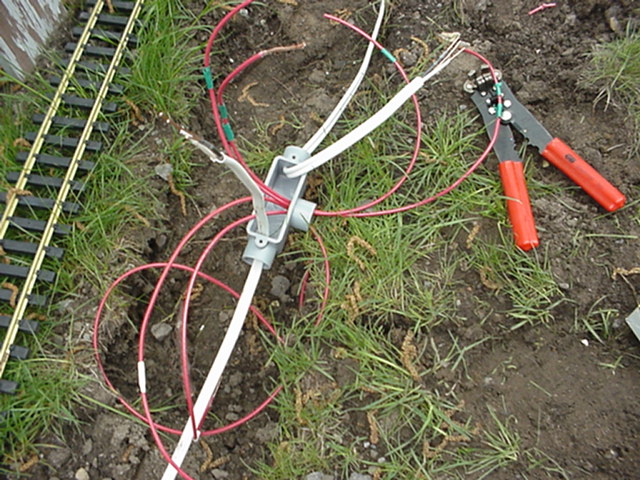

Remarquez que beaucoup de câble a été laissé pour faciliter les raccordements. | A lot of cable has been left to help doing the connection. |
 |

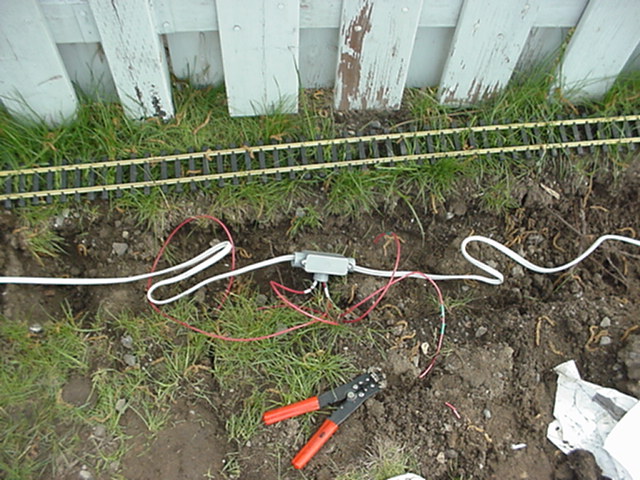

Les câbles sont prêts. | The cables are ready. |
 |

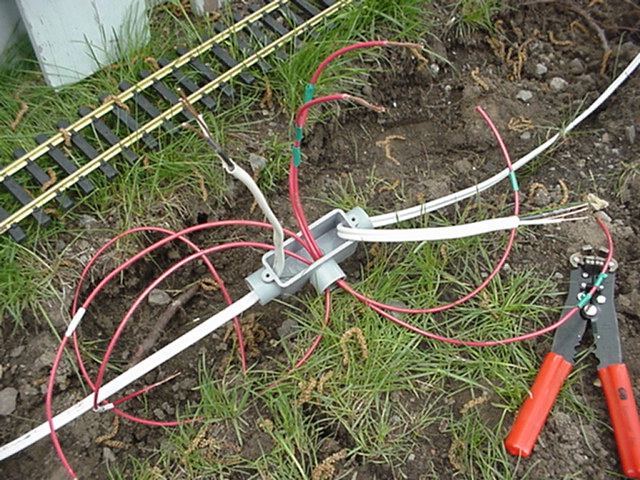

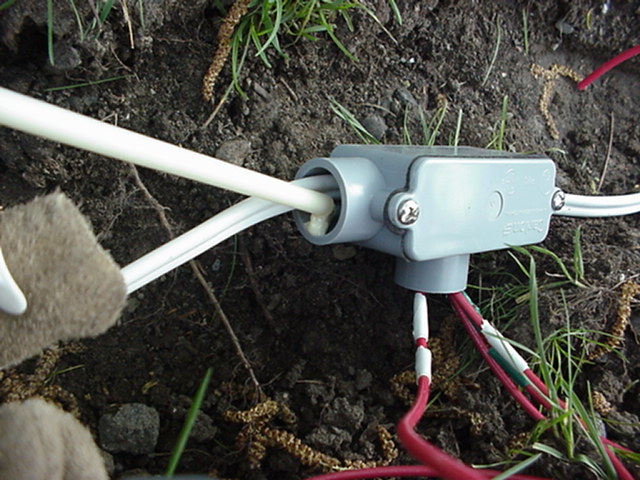

On met tous les fils dans la boîte de jonction. | We put all the cables in the junction box. |
 |

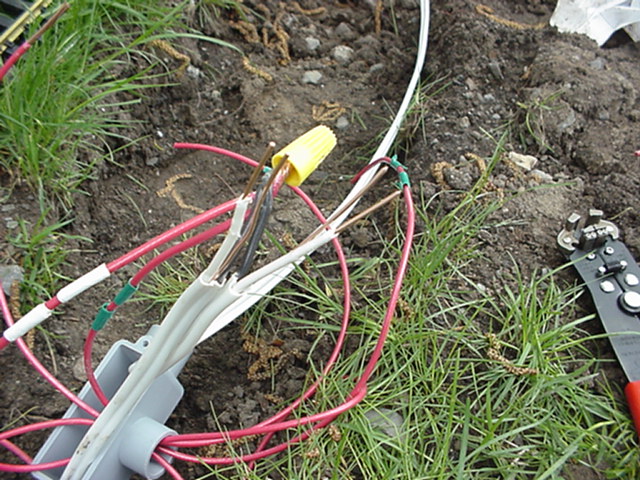

Puis on fait les connections. | Then we make the connections. |
 |

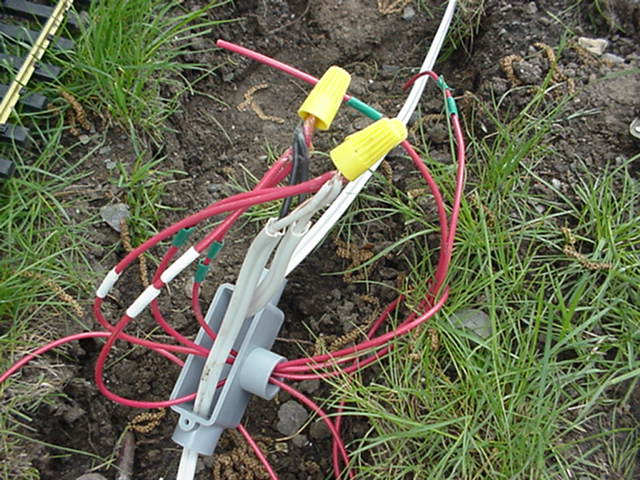

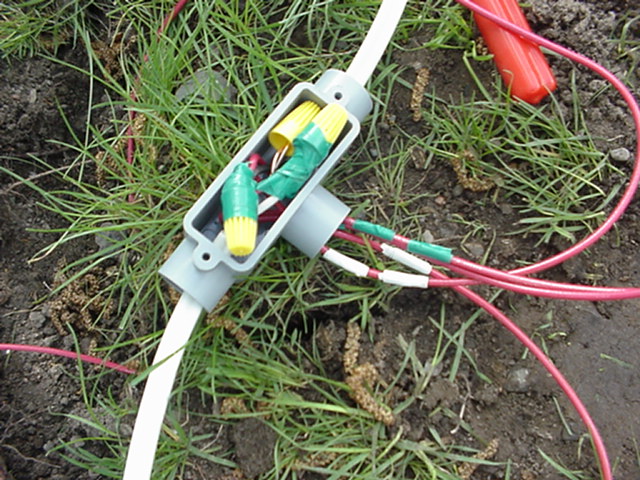

On ajoutes les marrettes. | We add the wire connectors. |
 |
||
 |
On met du ruban électrique pour bien protéger contre les court-circuits. | We add electrical tape to protect the wires against short-circuit. |
 |

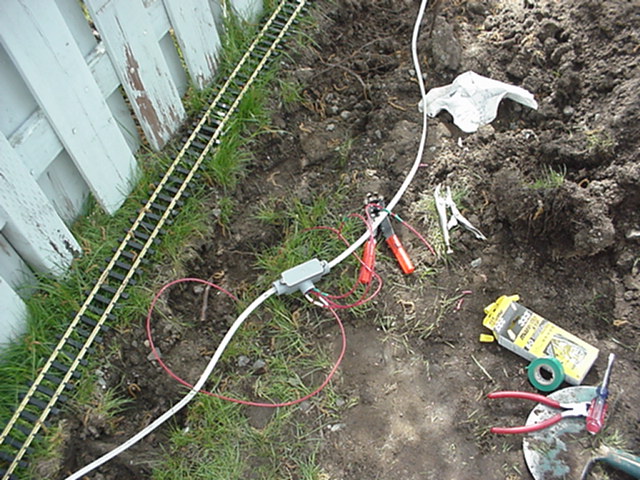

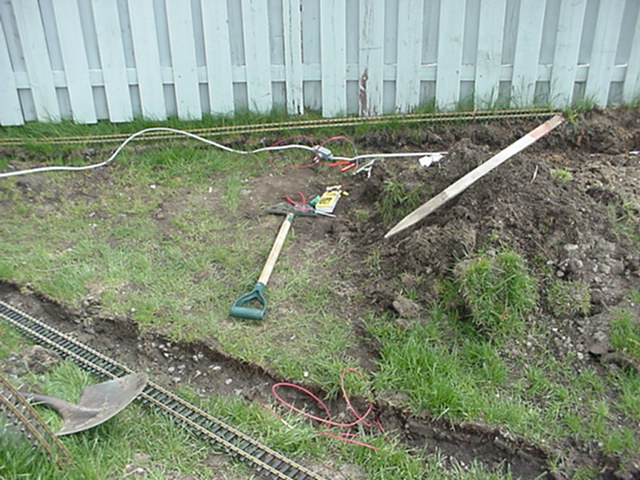

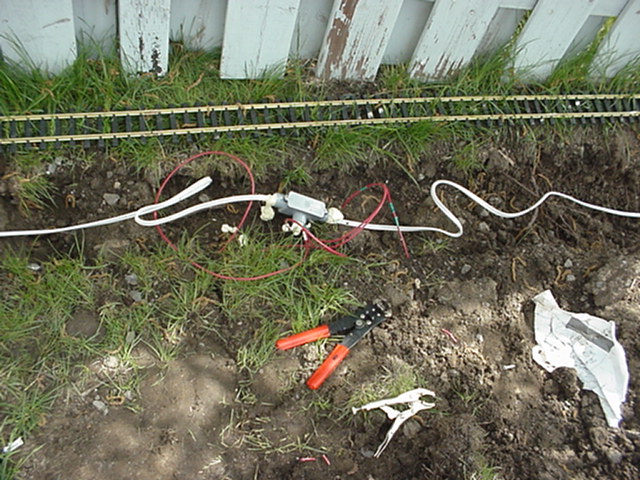

Vue d'ensemble. | Wide shot. |
 |

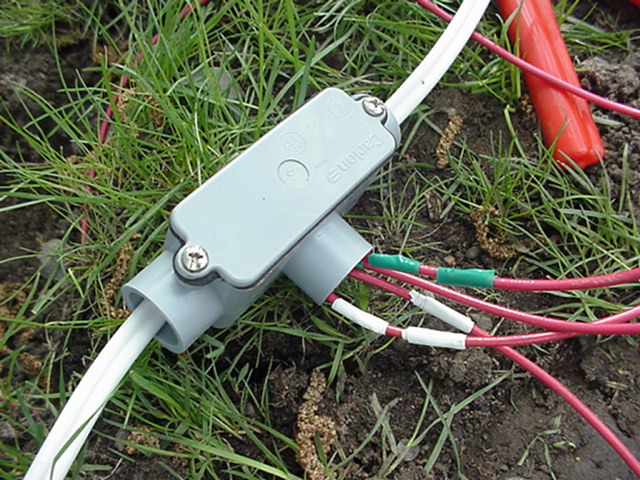

La boîte de jonction est refermée. | The junction box is now closed. |
 |
Les outils servant à enterrer le tout. | The tools used to bury the cables. |
 |
On laisse un "S" de chaque côté de la boîte en vue de futures connections. | An "S" has been left each side of the box for any future connection. |
 |

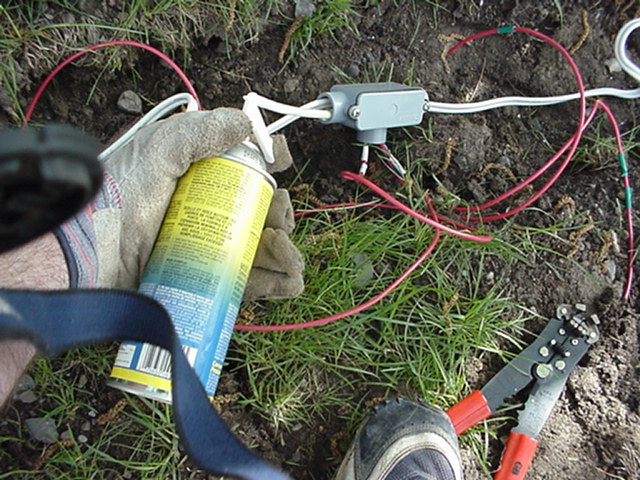

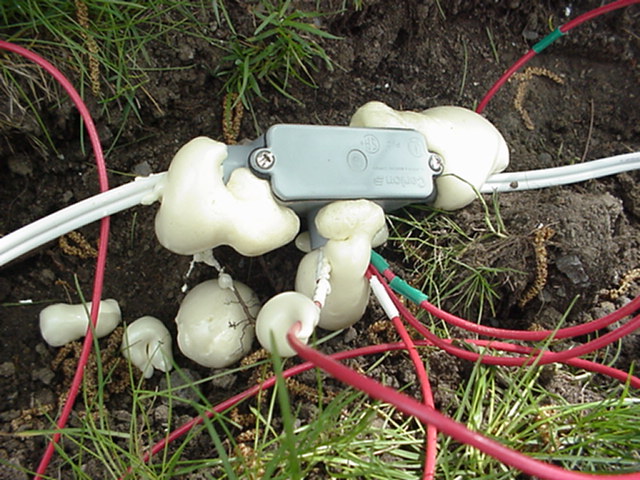

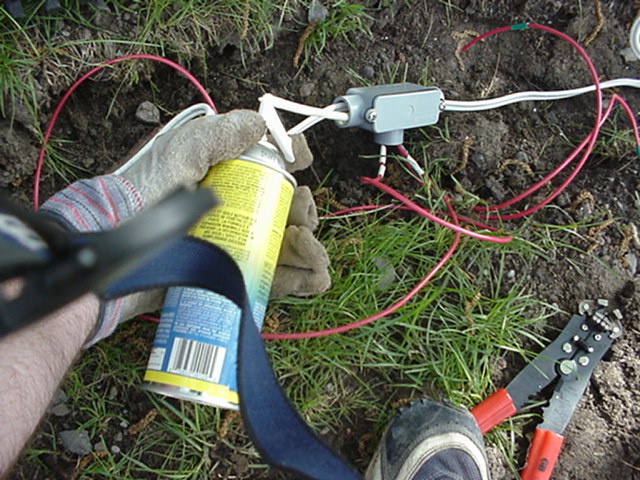

On commence à introduire la mousse. | We begin to put some foam inside the box. |
 |

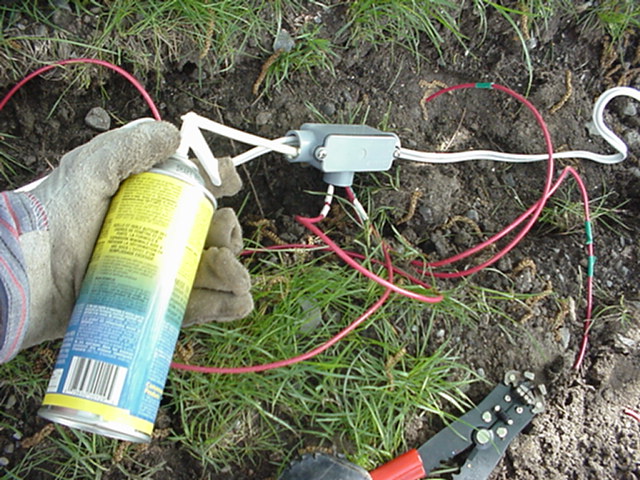

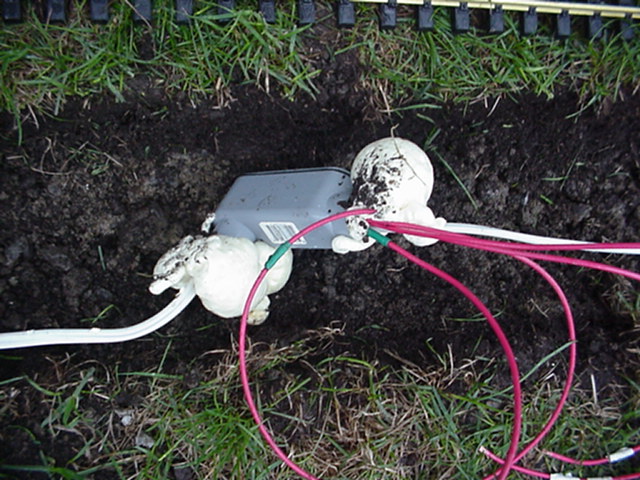

On met de la mousse jusqu'à ce qu'elle déborde. | We add liquid foam until overflow. |
 |
On prends soin d'emplir tout les orifices. | We put it in every hole. |
 |
Le mousse doit se rendre jusqu'au centre de la boîte. | The liquid foam must reach the center of the box. |
 |
Puis on la laisse sècher. | Then we allow it to dry. |
 |

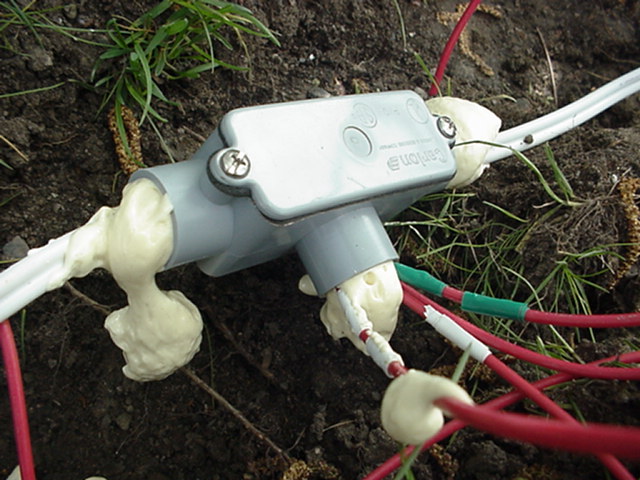

En prenant son expension, elle débordera de la boîte et empêchera l'eau d'entrer. | The foam will expand and make the box waterproof. |
 |
Puis on recouvre le tout. | And we bury the whole thing. |
 |

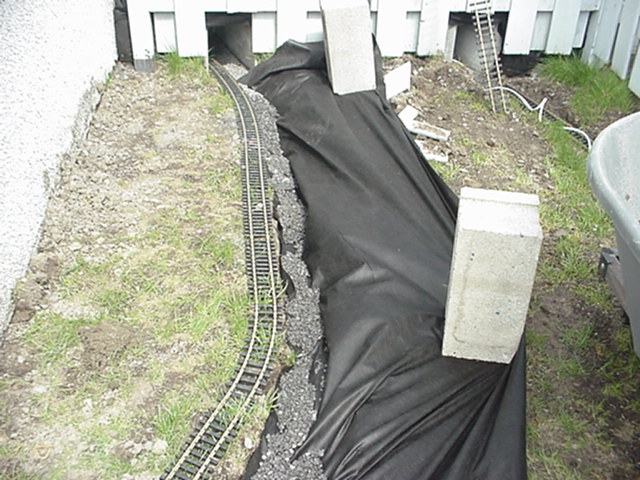

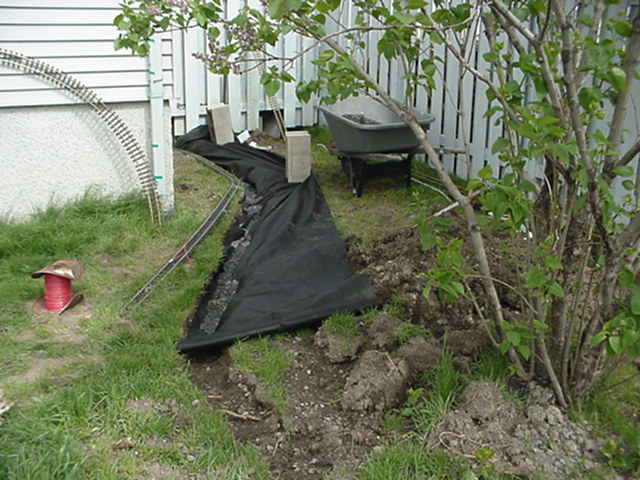

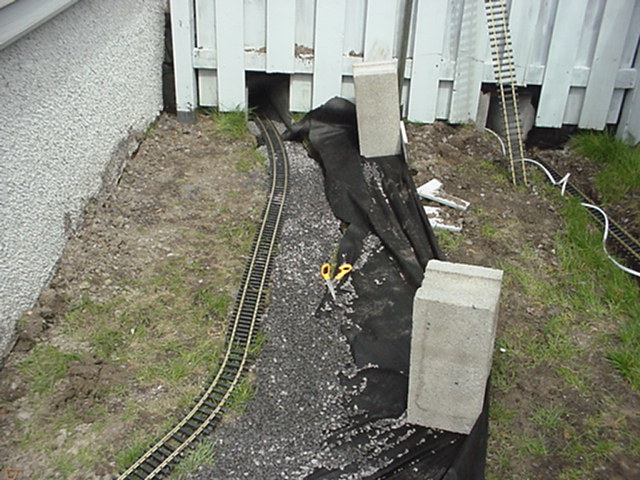

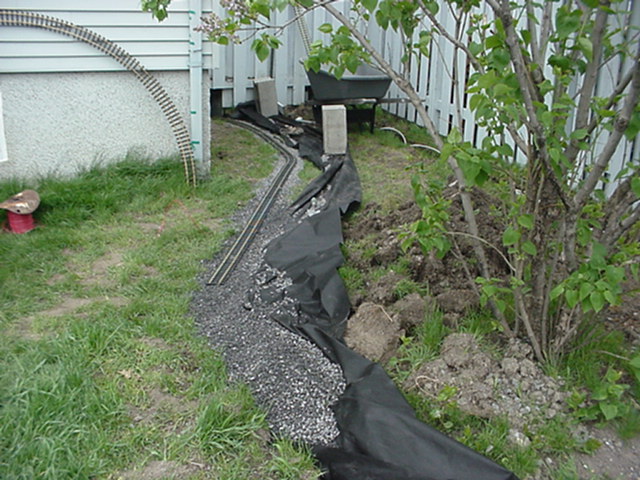

On met d'abord le tissus géo-textile. | First, we put the geo-textile fabric. |
 |
On emplie ensuite de gravier 0-1/2 | Then we add crushed stones (0-1/2) |
 |

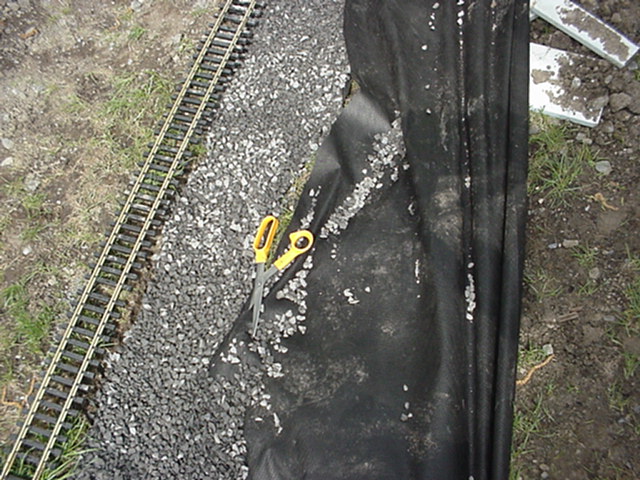

Puis on coupe le tissu de trop. | And we cut the fabric. |
 |
Une autre boîte est prête. | Another box is ready. |
 |
Vue d'ensemble. | Wide shot. |
 |

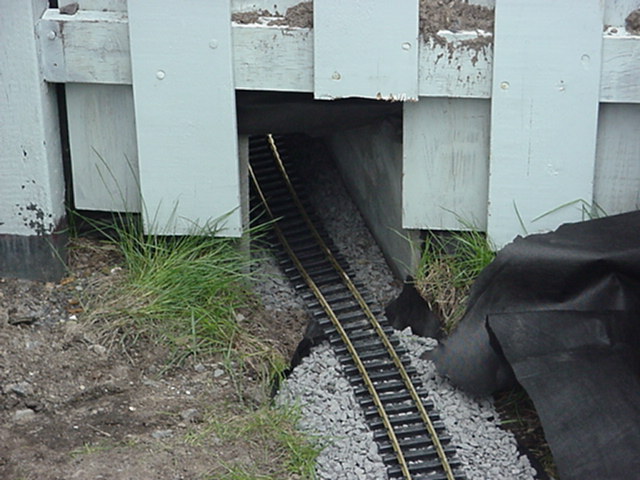

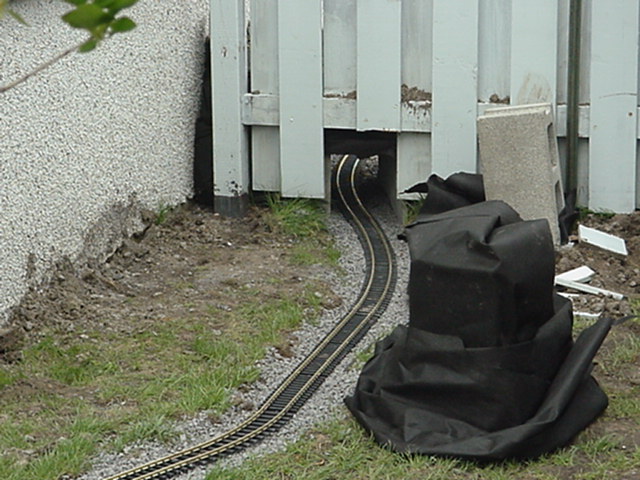

L'entrée d'un tunnel est rejoint. | The first tunnel has been reached. |
 |

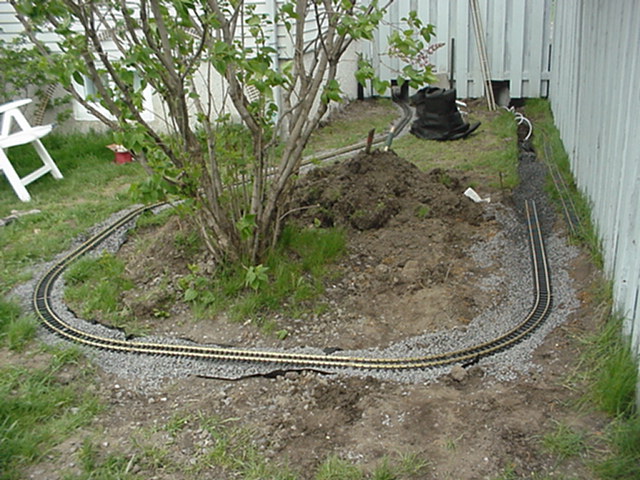

Le tour du lilas se complète. | The 180° curve is complete. |
 |
Plus le travail avance, plus la satisfaction grandit! | As the project gros, so does my satisfaction! |
 |
L'arrière de la cour sera bientôt complet. | The backyard will soon be completed. |
 |
Le chemin de fer fait son apparition à l'avant. | The railway appear in the front yard. |
 |

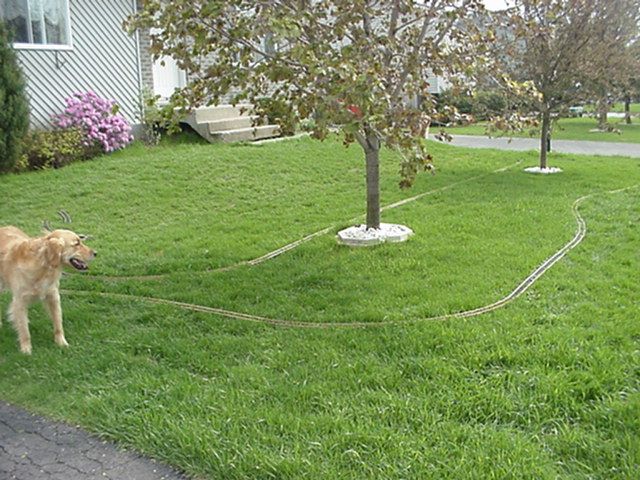

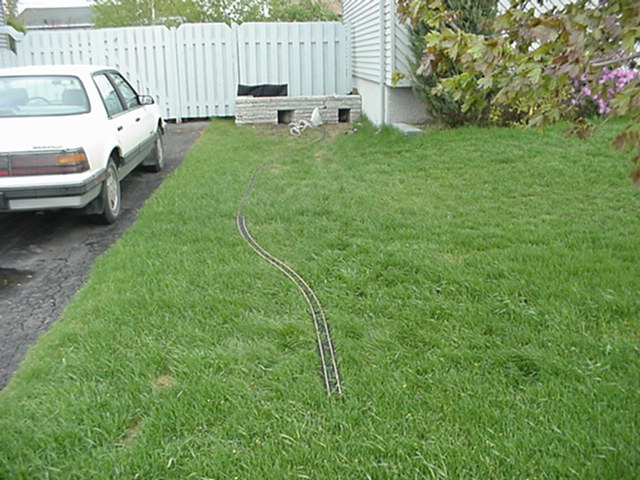

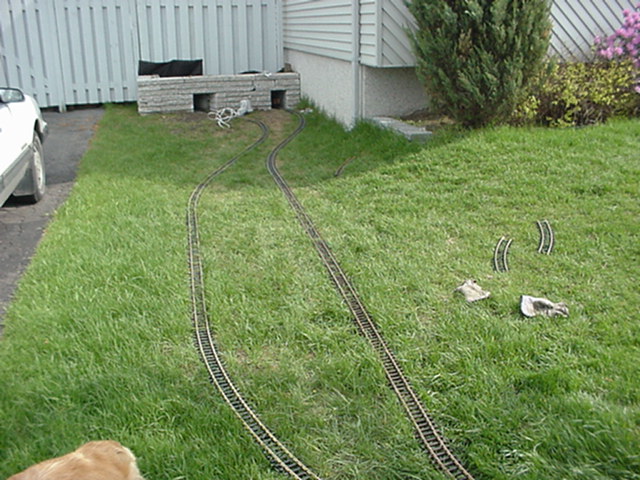

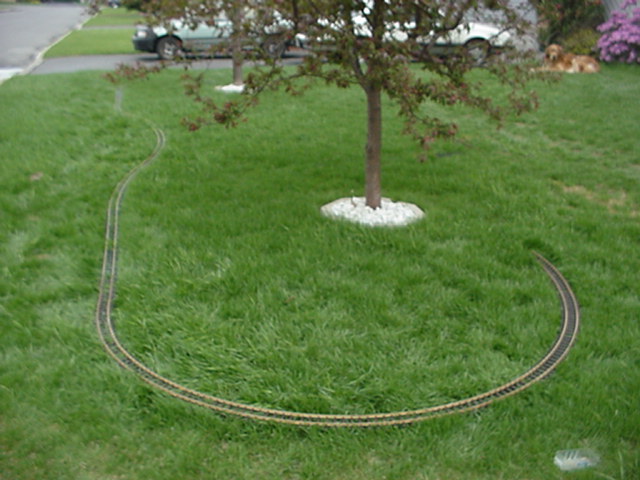

Notez la voie en place sur le gazon pour servir de repère. | The track is on the grass to make a guideline for the trench. |
 |
Une aide-chantier au repos. | One of my helpers getting some rest. |
 |
La voie est assemblée dans son aspect définitive pour s'assurer des mesures. | The tracks are assembled in their final aspect to make sure of the measurement. |
 |
Vue d'ensemble, avant le creusage des tranchées. | Wide shot before the digging. |
 |
Vue d'ensemble. | Wide shot. |
 |

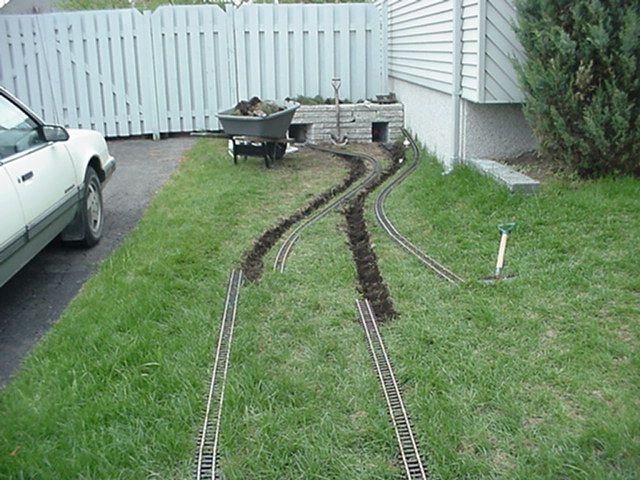

Le creusage des tranchées débute à l'avant. | The ditch begins to be digged in the front yard. |
 |

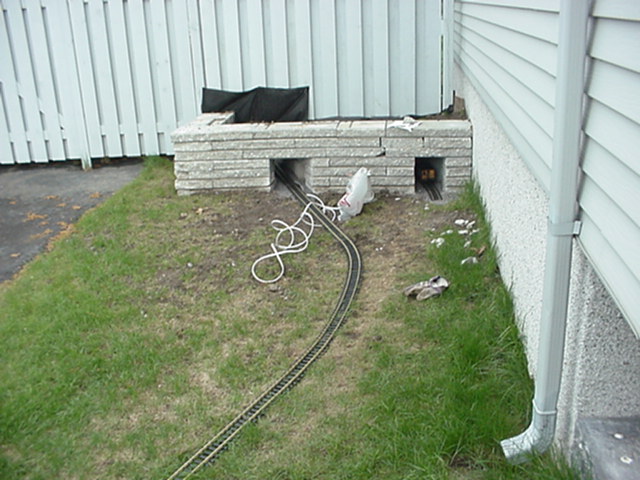

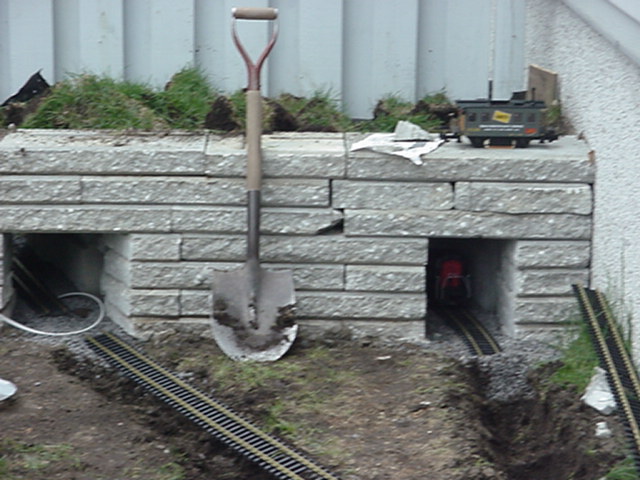

À la sortie du tunnel. | Exiting a tunnel. |
 |

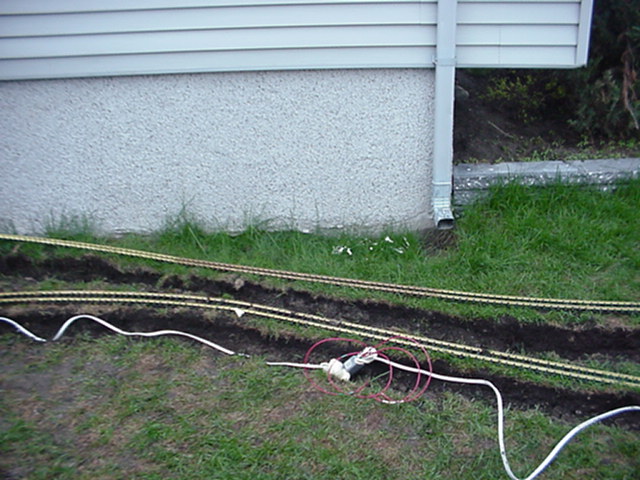

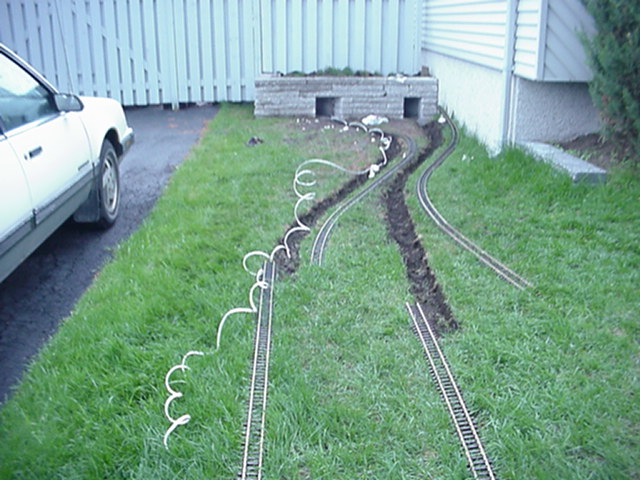

La pose du câble se fait sous la voie nord. La voie sud sera alimentée par des câble secondaires. | The main cable is buried under the north track. The south track will be powered by the auxiliary cable. |
 |
Les boîtes de jonction sont aux 15 pieds | The junction boxes are installed every 15 feet. |
 |

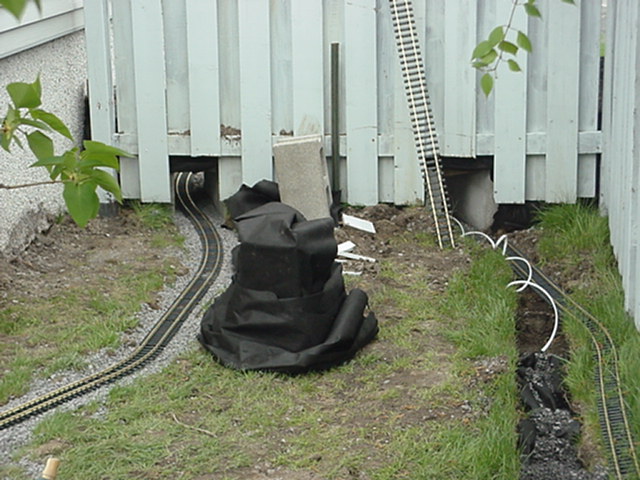

On voit à l'arrière-plan la petite tranchée qui amènera les câbles secondaires à la voie sud. | In the background, we see a trench which serves to bring the auxiliary cable to the south track. |
 |
|
