Construction du réseau: Phase II
Construction of the layout: Phase II
Cliquez sur la photo pour voir un agrandissement
Click on the photo to see an enlargement
Date: 06 mai 2001
Date: May 06, 2001
 |
Construction du garage. | Construction of the shed. |
 |

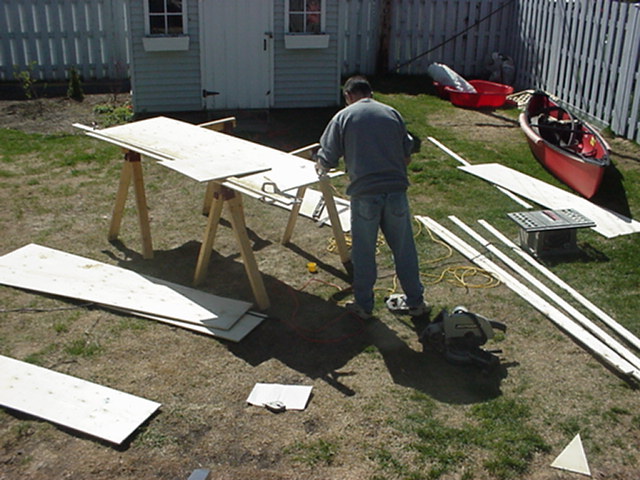

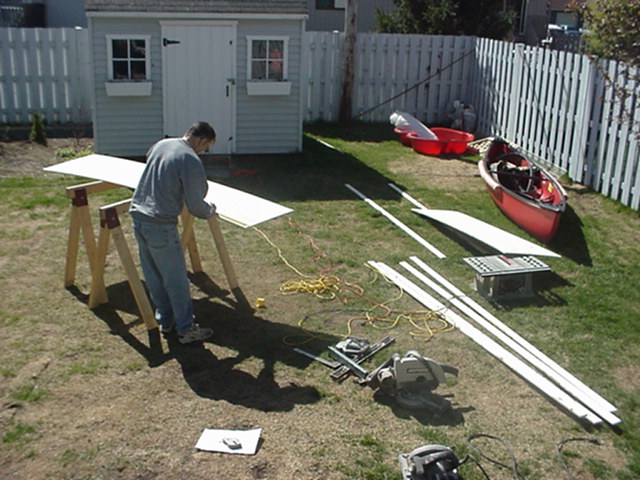

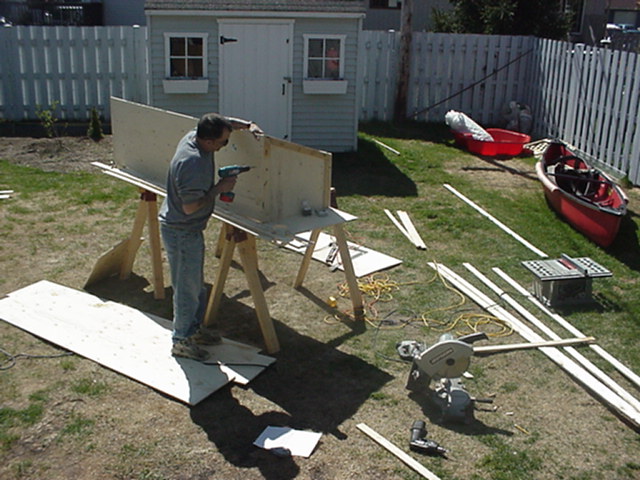

Les feuilles de contre-plaqué de 4' X 8' sont d'abord découpées. | The 4' X 8' plywood sheets are cut. |
 |
||
 |

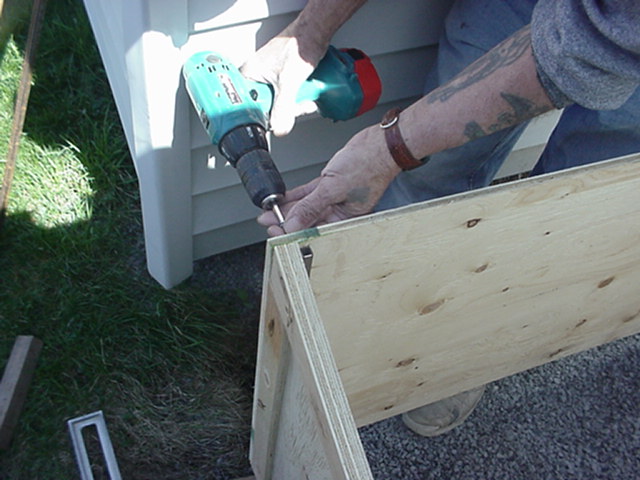

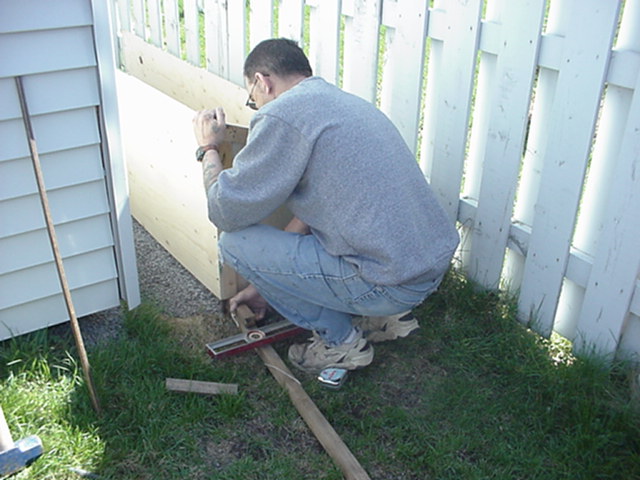

Puis elles sont assemblées et vissées sur des tiges d'acier enfoncées à 4 pieds dans le sol. | Then they are srewed on steel rods. The rods are 4' deep in the ground. |
 |
||
 |

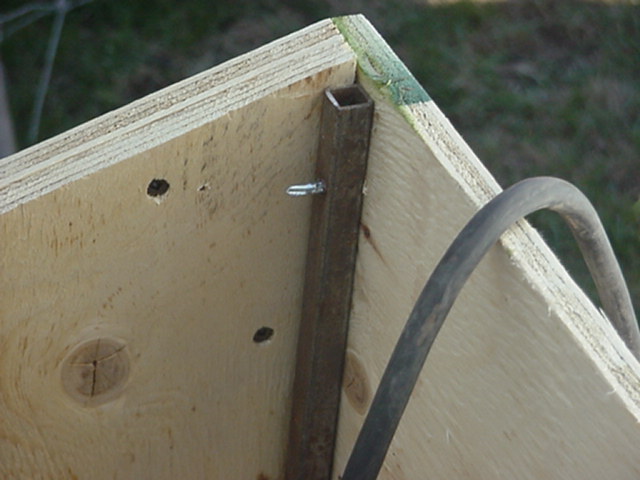

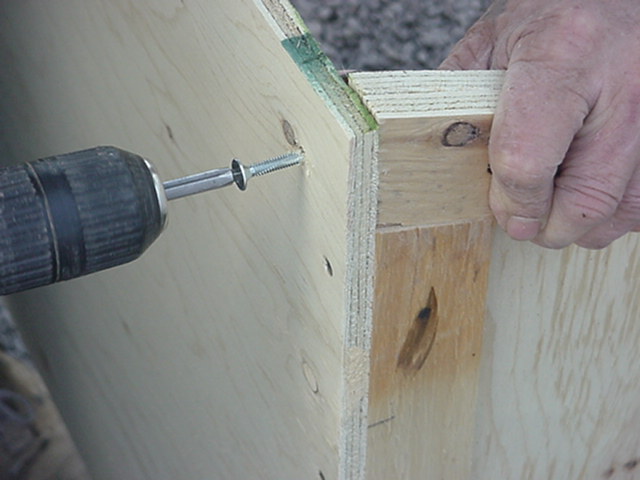

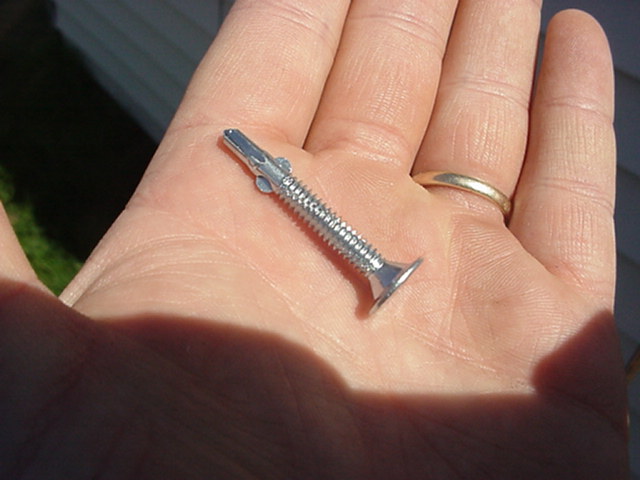

Des vis spéciales sont utilisées pour ce travail. | Special screws are used for this work. |
 |
Elles sont munies d'une mèche à acier, suivit d'ailettes qui agrandissent le trou dans le bois, suivit de filets à bois. | Those screws are made of: a steel drill follow by two wings that cut the wood. Then wood strips to get a strong hold in the wood. |
 |

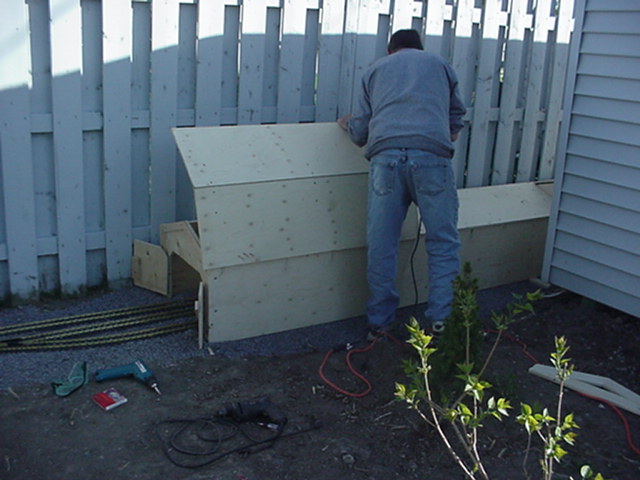

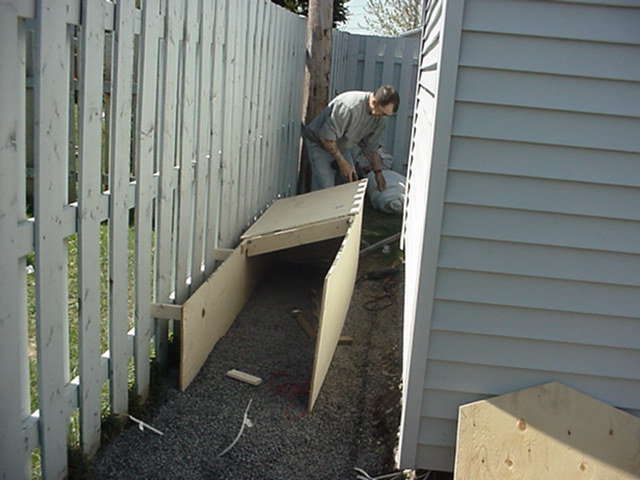

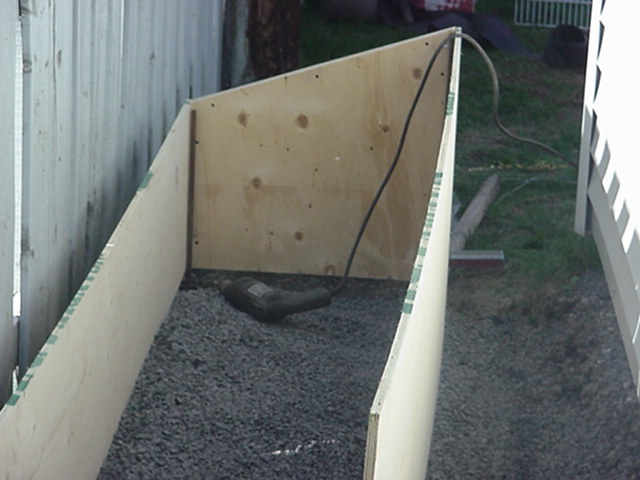

Partie arrière du garage. | Back end of the shed. |
 |
||
 |
Les montants sont en places à tous les 2 pieds pour donner de la solidité à l'ouvrage. | Trusts are installed every 2 feet to give more stability to the building. |
 |

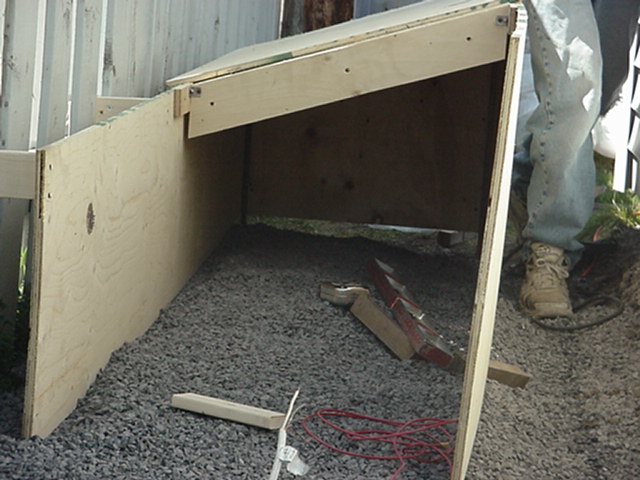

Une première partie du toit est en place. | A first part of the roof is in place. |
 |
||
 |

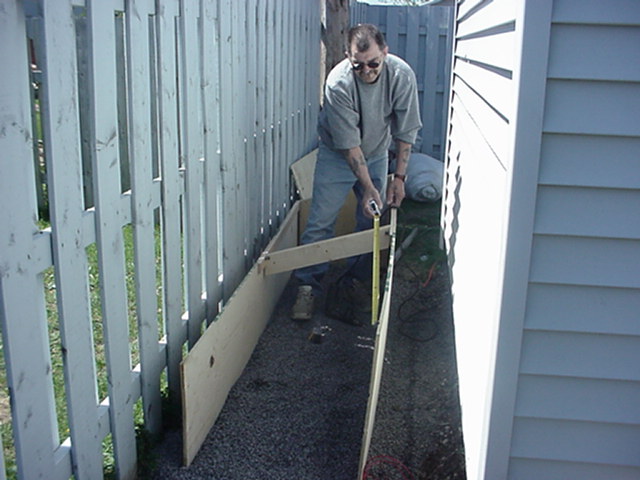

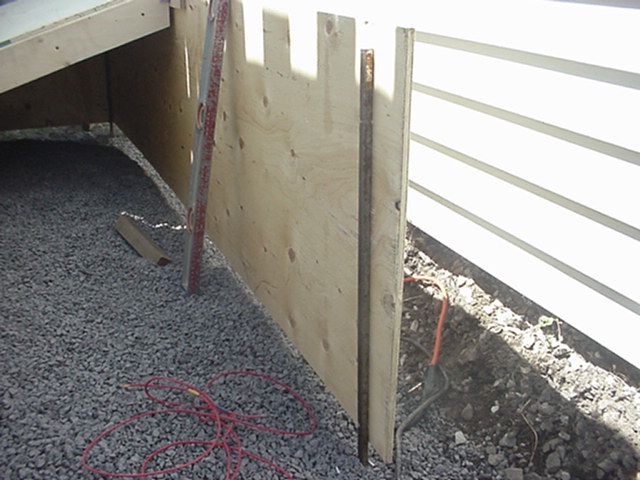

Les tiges d'aciers sont plantées. | More steel rods are put in place. |
 |
Des montants sont vissés dans la clôture adjacente. | Trusts are screwed in the fence to add strenght. |
 |
||
 |

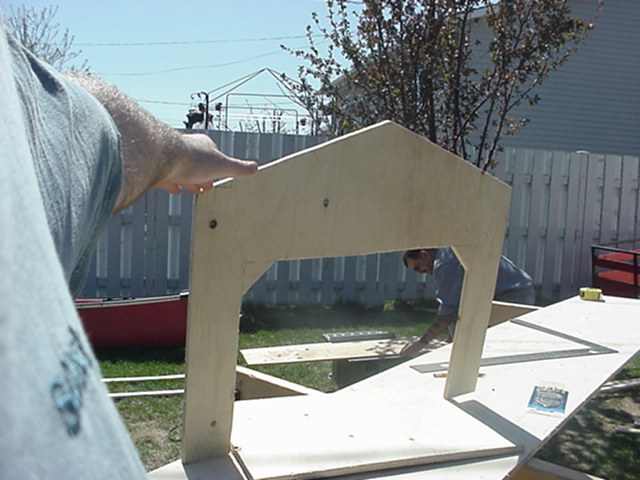

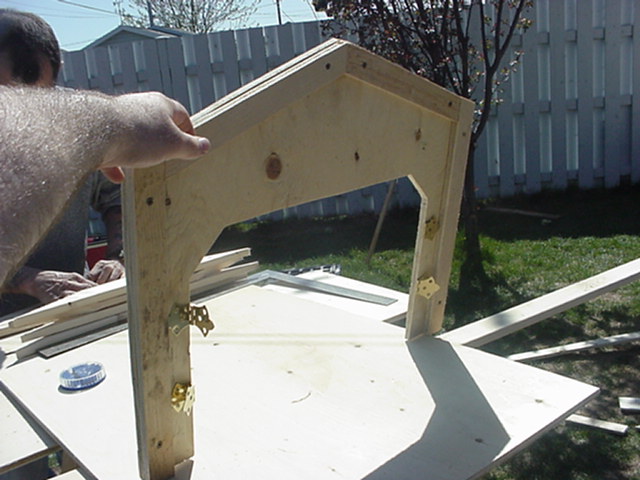

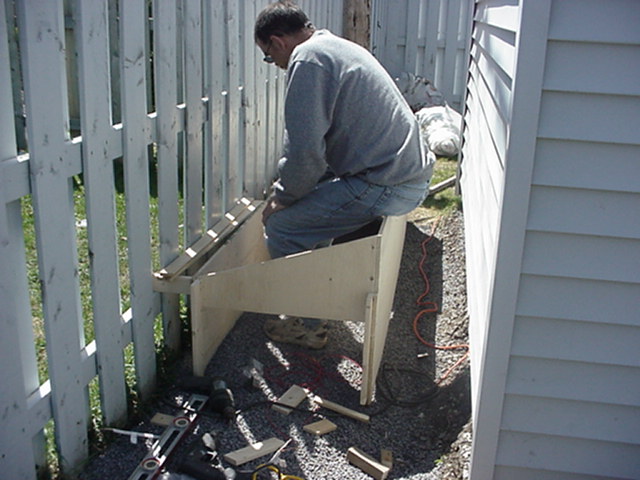

Un morceau du devant avec l'ouverture pour les portes. | The front piece with the opening for the doors. |
 |
Les bordures de renforcissement ont été installées. | Pieces of wood have been added to add strenght. |
 |

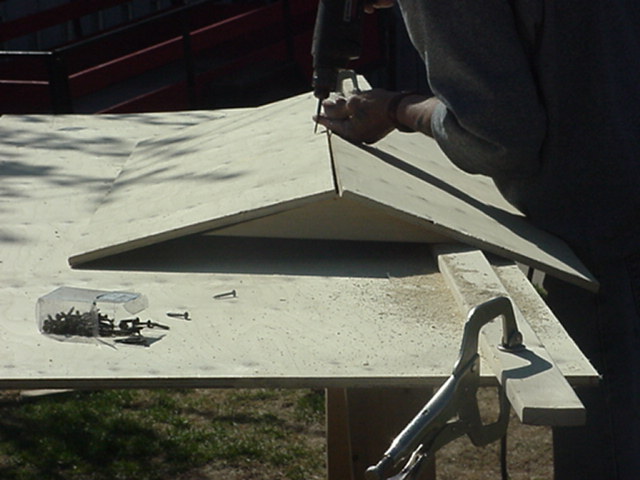

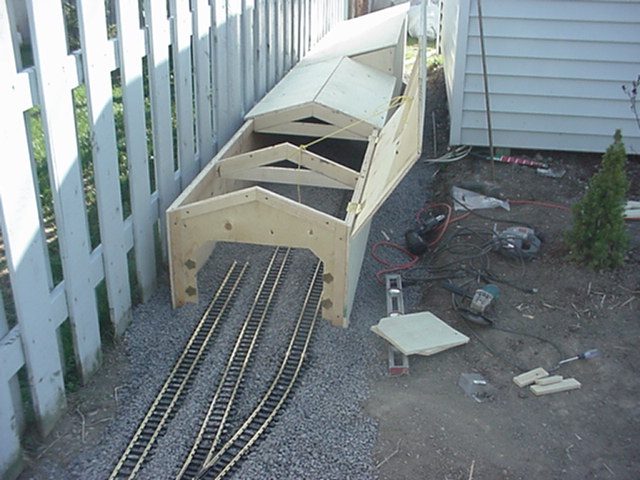

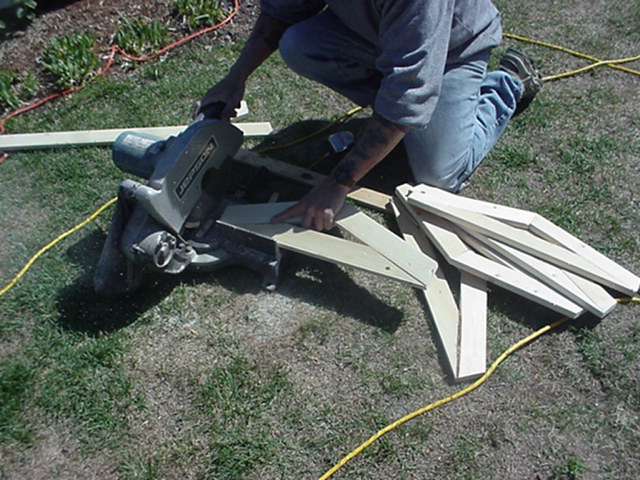

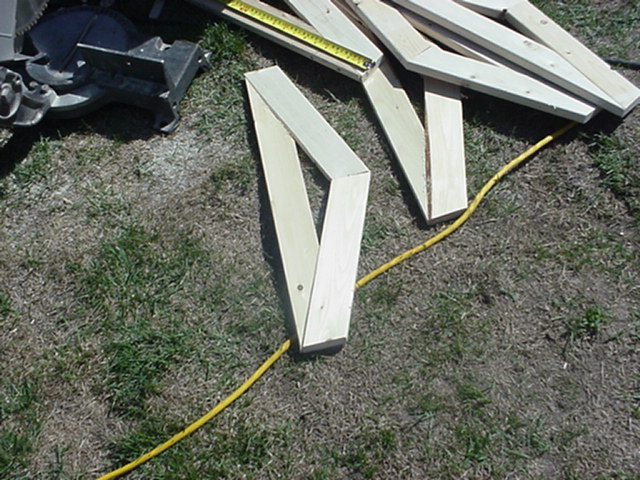

Fabrication des montants de charpente servant à tenir le toit en place. Le toit peut supporté mon poids aisément, soit 210 lbs! | Making of the trusts to help maintain the roof in place. The roof can easely support my weight, 210 lbs! |
 |
||
 |
||
 |

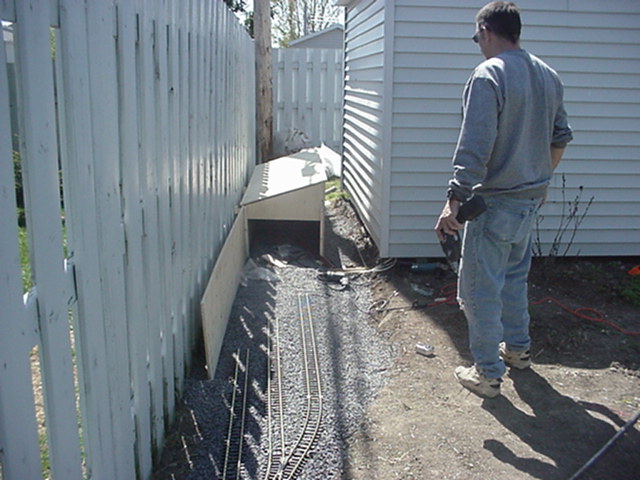

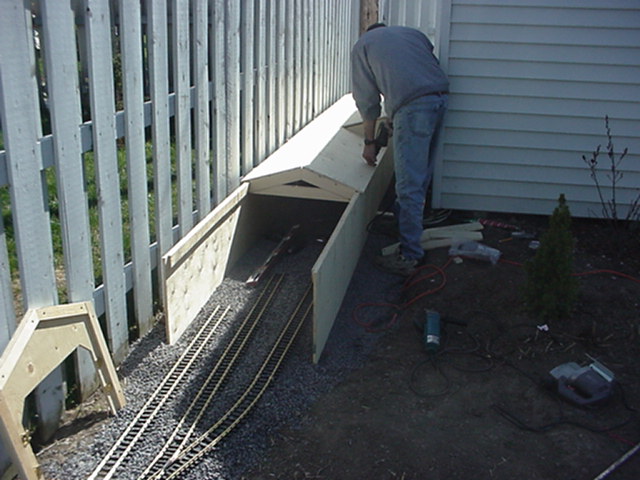

La partie avant avant que le toit ne soit installé. | The front end before the roof is installed. |
 |
||
 |
Fabrication de la couverture. | Making of the roof. |
 |
||
 |
||
 |

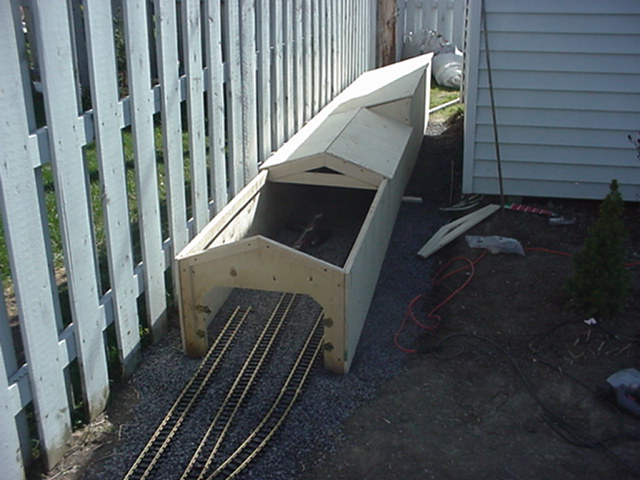

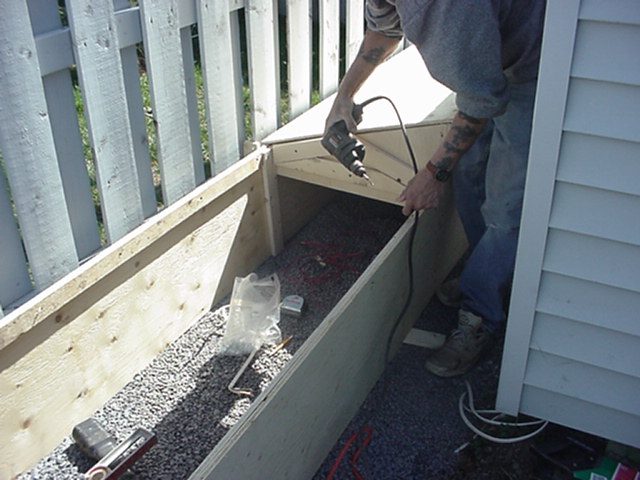

La toit amovible est mis en place. | The opening roof is screwed in place. |
 |

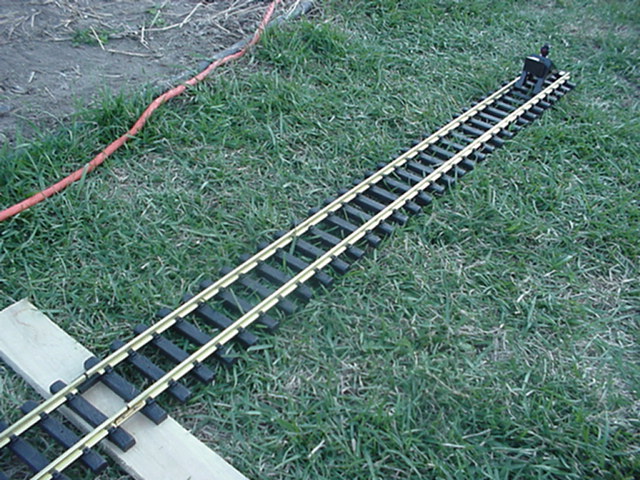

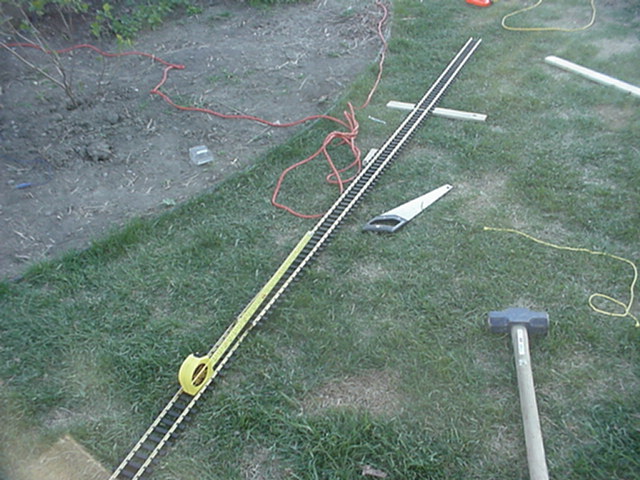

Les rails sont ensuite mesurées. | Measuring the tracks. |
 |

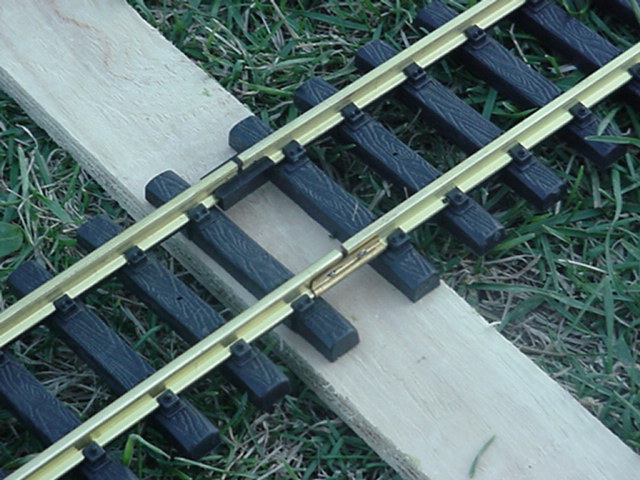

Notez que la dernière partie de rail avant le butoir porte un seul joiner isolant. Voyez la page suivante pour plus d'explication. | Note that only one side of the track is isolated with a plastic clamp. See next page to get more detail. |
 |
||
 |

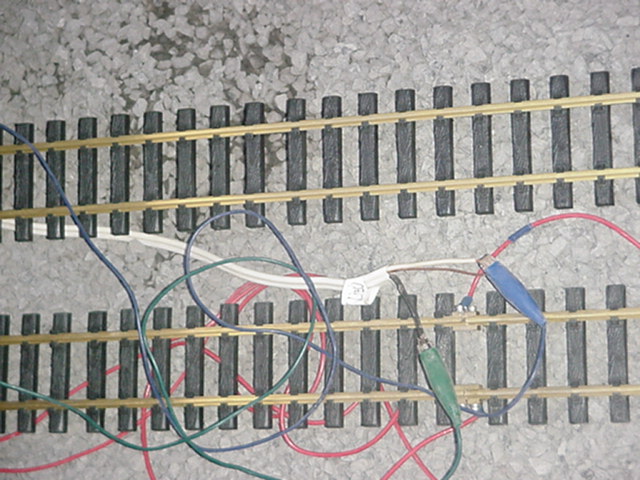

Vérification de la continuité électrique avant de mettre les câbles définitivement en place. | Checking the electric continuity before setting the wires in place. |
 |

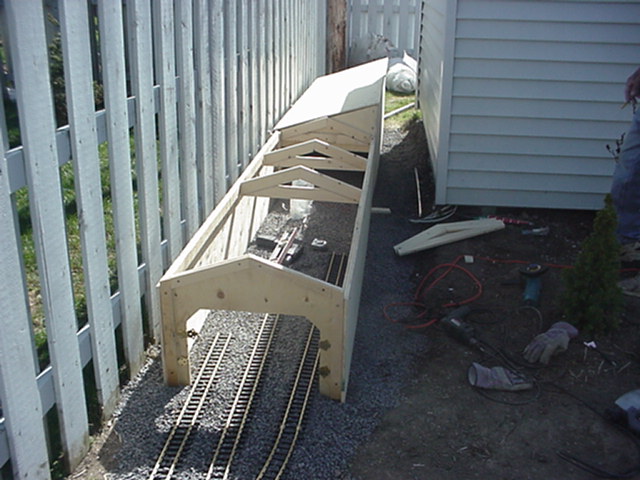

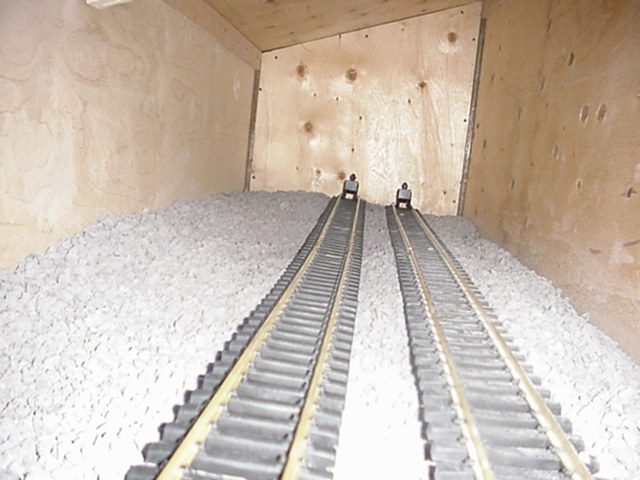

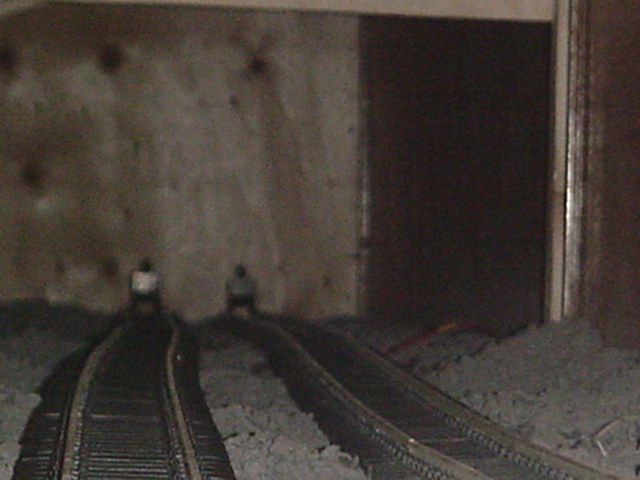

Deux des trois rails sont en place. | Two of the three tracks are installed. |
 |

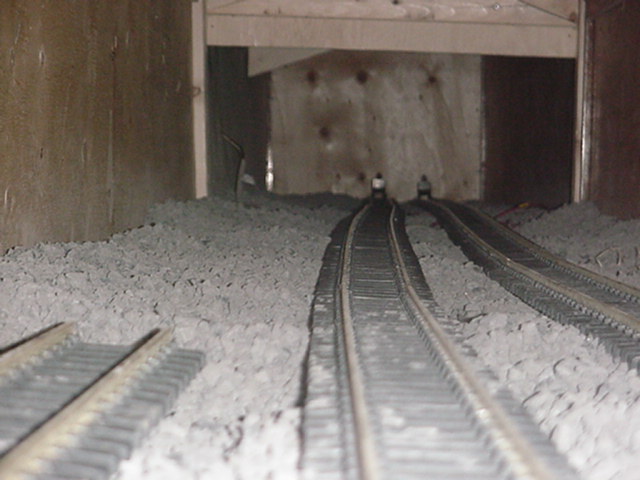

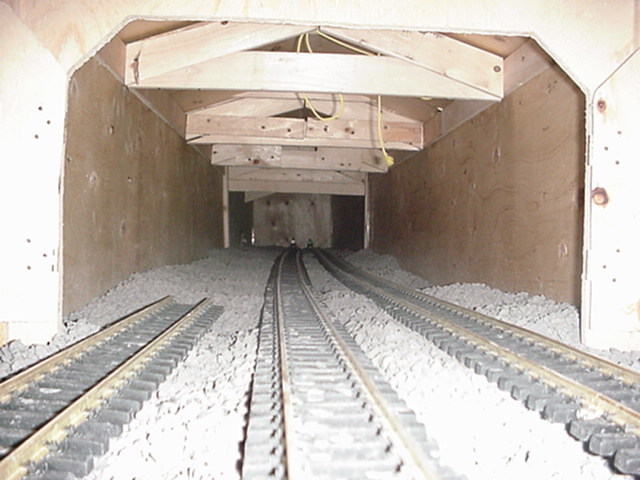

Vue avec la pose du troisième rail. | View with the third track. |
 |
||
 |
Notez que pour des raisons de sécurité les détecteurs de mouvement et de chaleur faisant fonctionner le système d'alarme ne sont pas montrés. | Note: For security raisons, the movement and heat detectors which trigger the alarm system are not shown. |
 |
|
