![](Photos/K4/added_AUG04/1_small.jpg) |

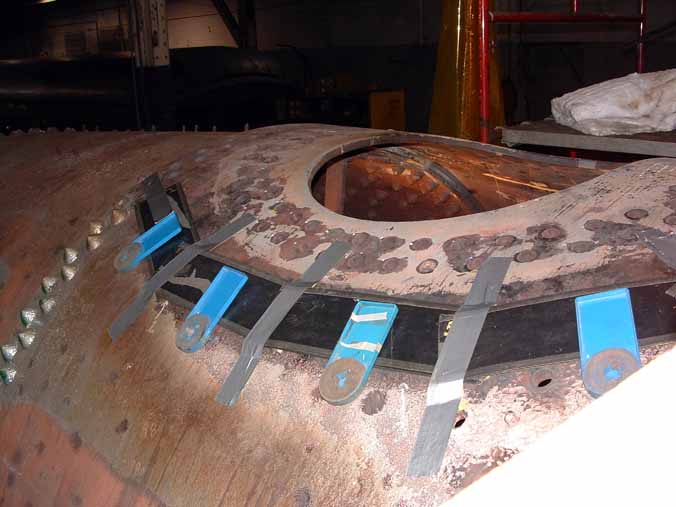

X-ray Film Strips In Place Ready For Exposer. |

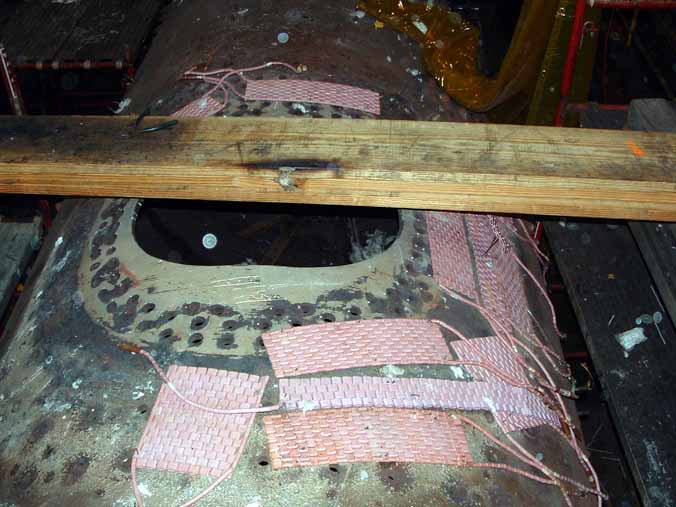

![](Photos/K4/added_AUG04/2_small.jpg) |
Ceramic Heaters Being removed After Heat Treatment. |

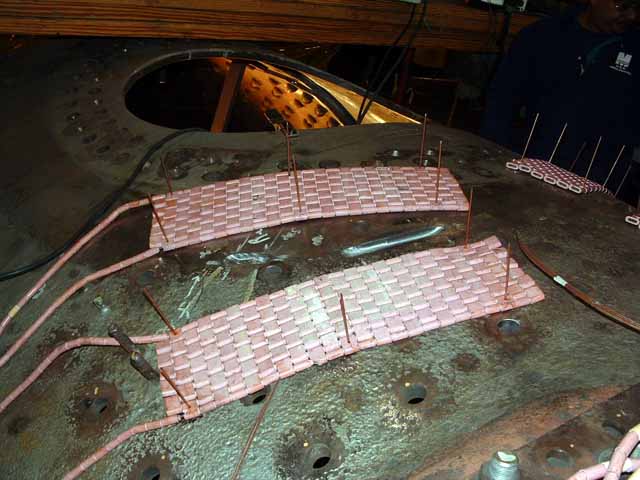

![](Photos/K4/added_AUG04/3_small.jpg) |
Ceramic Heater Strips Used To Pre And Post Heat Area Surrounding Welds Around
Steam Dome. Note Ground Out Areas Ready For Welding Between Heater Strips. |
![](Photos/K4/added_AUG04/4_small.jpg) |

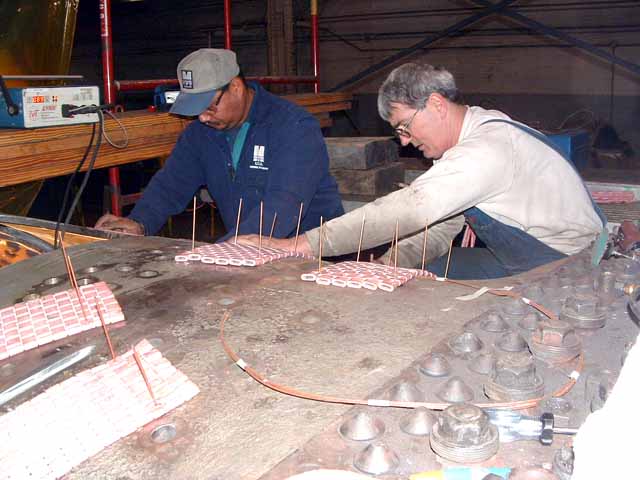

Manning USA Employee And Altoona Employee Joe Cooper Applying Ceramic Heaters
Where Welding Will Be Preformed. |

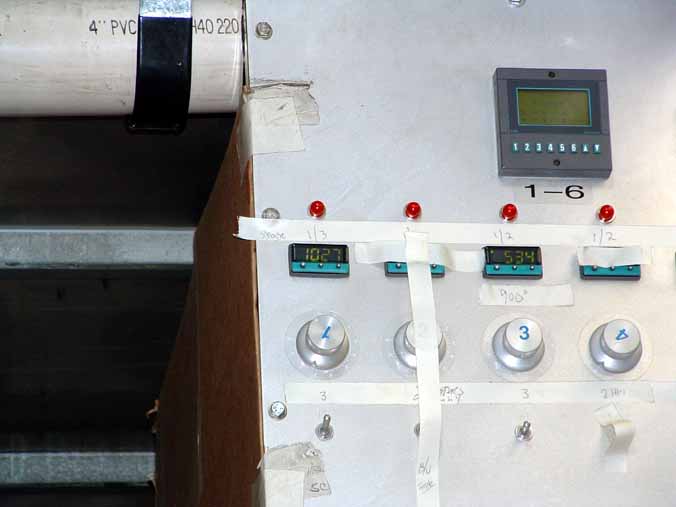

![](Photos/K4/added_AUG04/5_small.jpg) |
Heater Temperature Meter Shows 1027 degrees. Maximum Temperature used During
Heat Treatment was 1150 degrees |
![](Photos/K4/added_AUG04/13_small.jpg) |

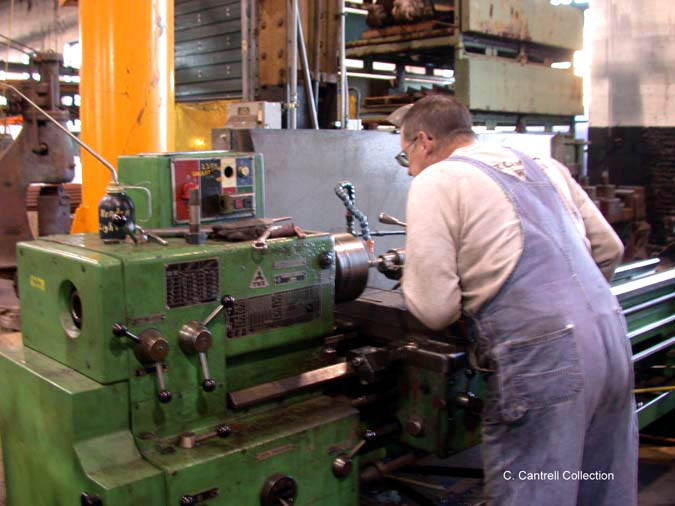

Volunteer Walter Elvidge Making New Studs. |
![](Photos/K4/added_AUG04/6_small.jpg) |
Altoona Employee Mike Tillger Prepares Blueprints For Work Assignments copy. |
![](Photos/K4/added_AUG04/7_small.jpg) |

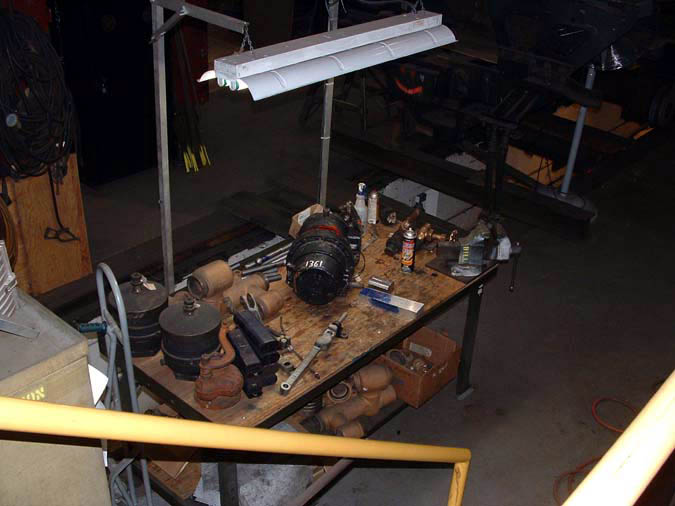

1361's Generator and Various Valves On THe Bench For Repairs And Evaluation |
![](Photos/K4/added_AUG04/8_small.jpg) |

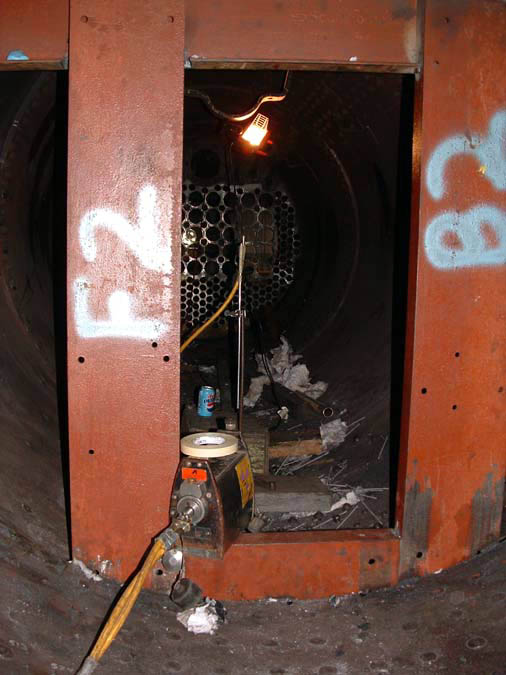

X-ray Device. Radioactive Capsule Is Pushed Out Of Yellow Box And Goes Into Top
Of Thin Vertical Tube To Expose Film. |
![](Photos/K4/added_AUG04/9_small.jpg) |

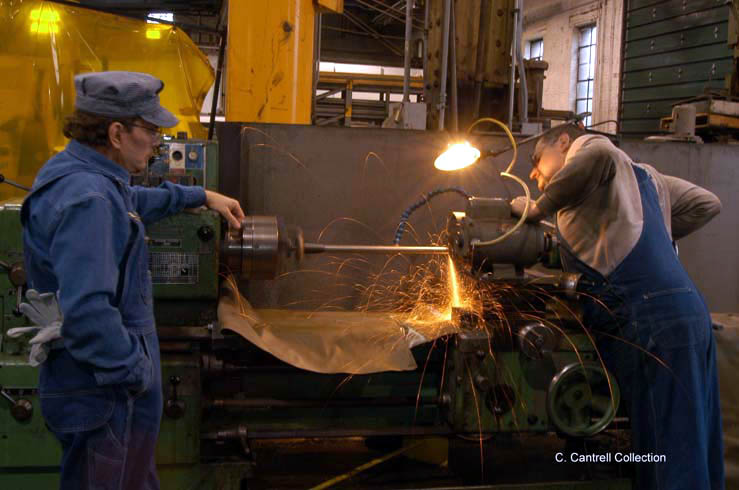

Volunteer Walter Elvidge Polishing A Crown Sheet Stay As Volunteer Charles
Cantrell Assists. |
![](Photos/K4/added_AUG04/10_small.jpg) |

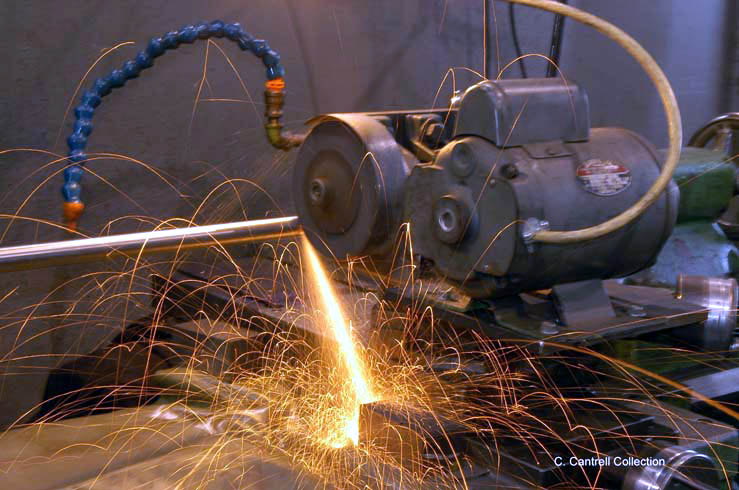

Close-up Of Stay Bolt Polishing Tool At Work Fabricated By Project Contractor. |
![](Photos/K4/added_AUG04/11_small.jpg) |

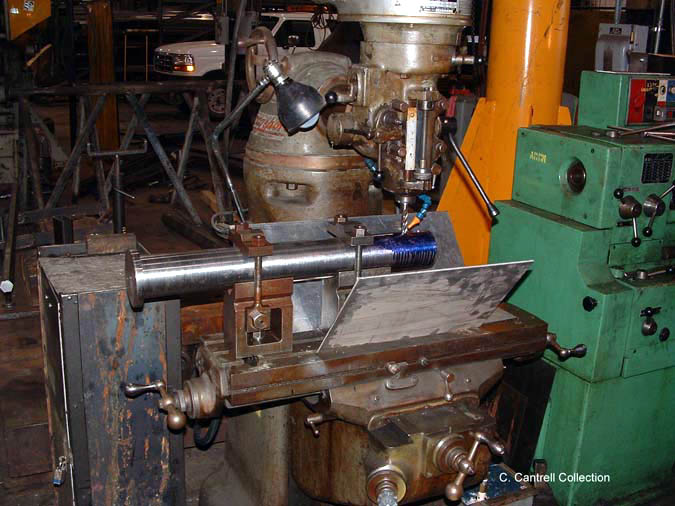

Pony Truck Bolster Pin Mounted In Milling Machine Prior To Milling Pin Slot. |
![](Photos/K4/added_AUG04/12_small.jpg) |

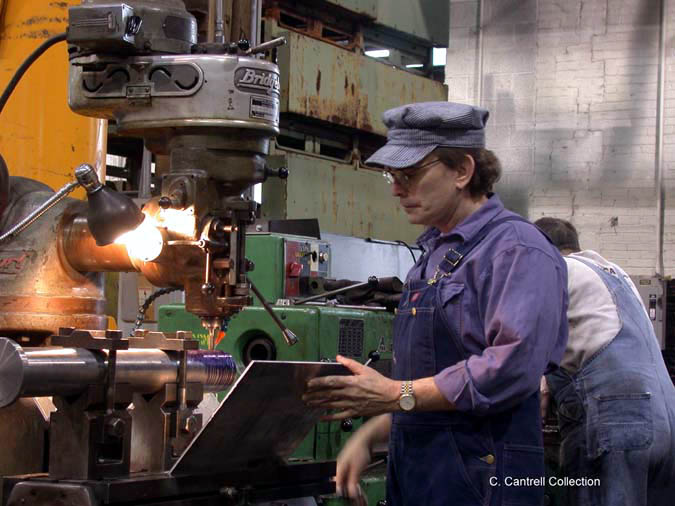

Volunteer Water Elvidge Is Machining New Crown Stays While Charles Cantrell Is
Milling Key Slot In Pony Truck Bolster Pin. |

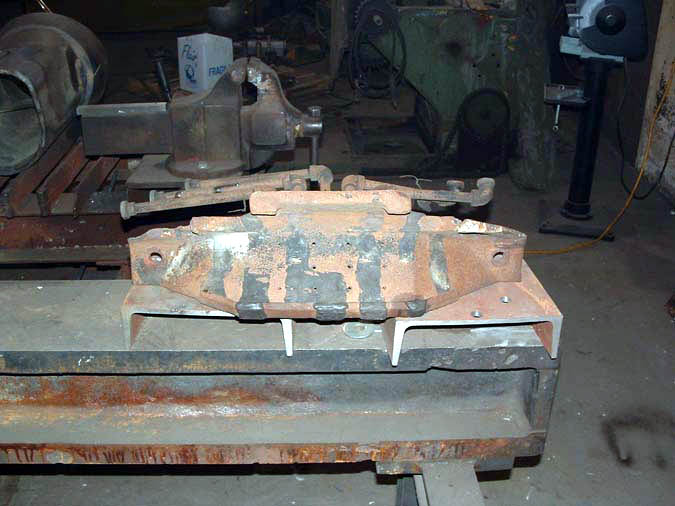

![](Photos/K4/added_AUG04/14_small.jpg) |
Stoker Jets Show Previous Repairs. |

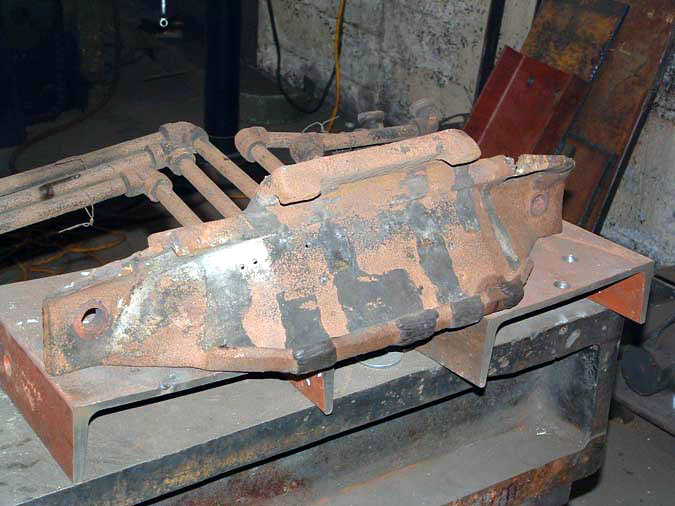

![](Photos/K4/added_AUG04/15_small.jpg) |
Close-up Of Stoker Jets. |

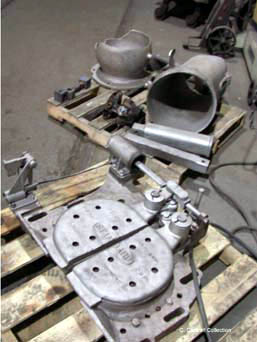

![](Photos/K4/added_AUG04/16_small.jpg) |
Stoker Parts Are Readied For Repairs. |

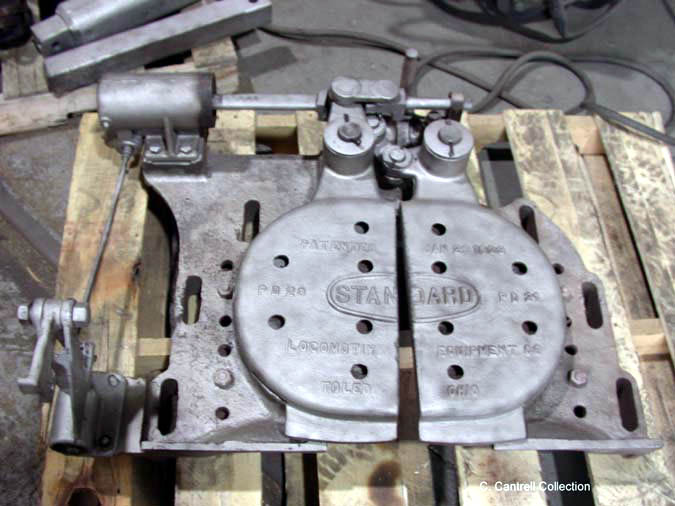

![](Photos/K4/added_AUG04/17_small.jpg) |
Firebox Doors After Sandblasting Are Readied For Repairs. |

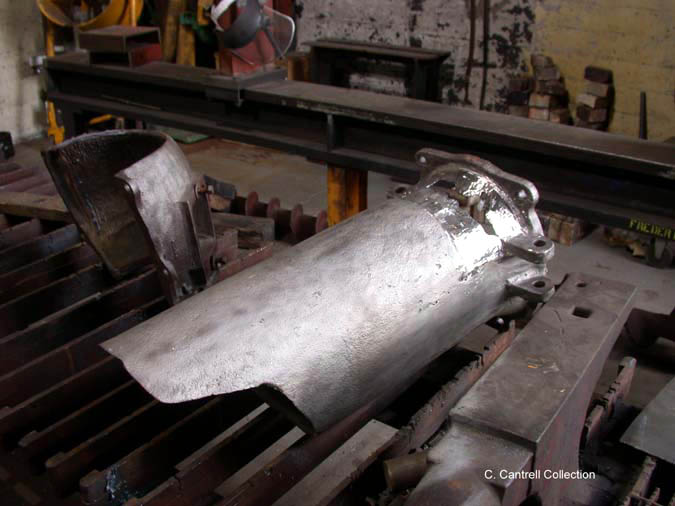

![](Photos/K4/added_AUG04/18_small.jpg) |
Worn Stoker Tube Prior To Repairs. |

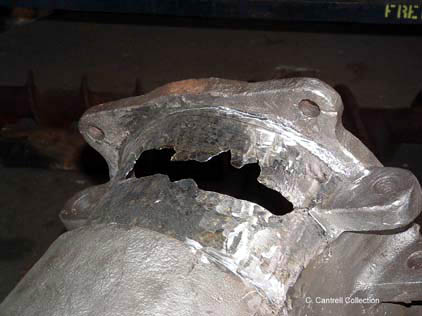

![](Photos/K4/added_AUG04/19_small.jpg) |
Close Up Of Stoker Tube Showing How Thin The Metal Is Due To Wear. |
![](Photos/K4/added_AUG04/20_small.jpg) |

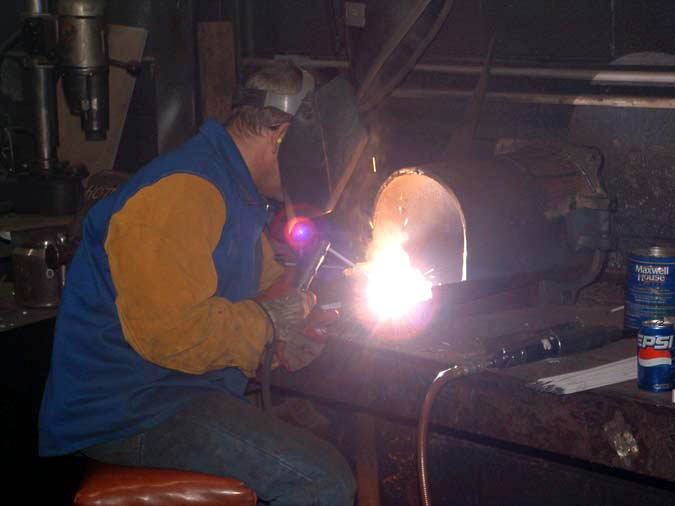

Altoona Employee Art Leighty Building Up Worn Section On Stoker Tube. |

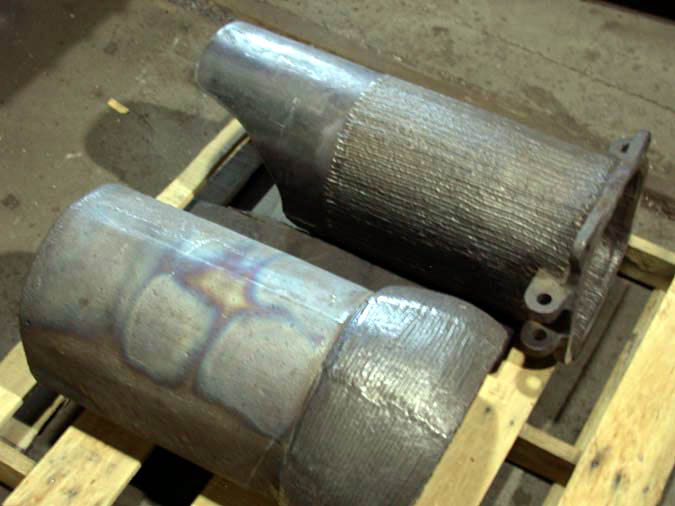

![](Photos/K4/added_AUG04/21_small.jpg) |
View Of Buildup Work Skillfully Executed By Altoona Employee Art Leighty On
Stoker Delivery Tubes. |

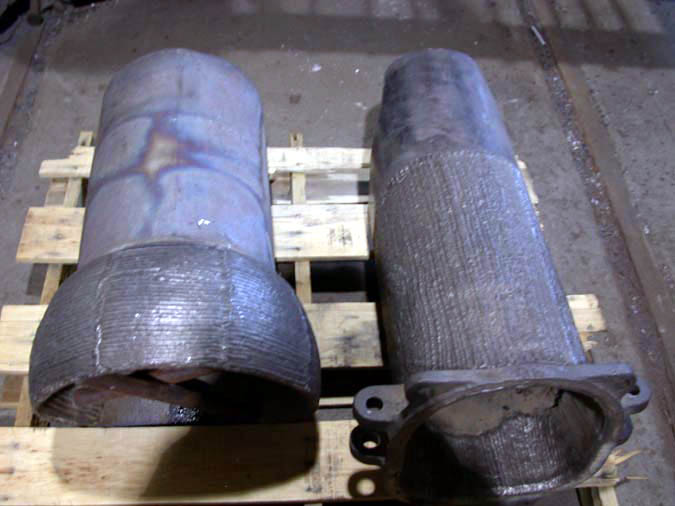

![](Photos/K4/added_AUG04/22_small.jpg) |
Another View Of Stoker Delivery Tubes. |

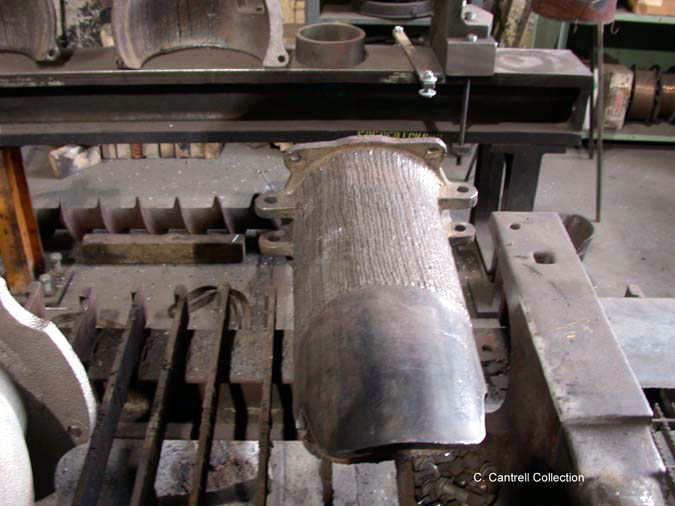

![](Photos/K4/added_AUG04/23_small.jpg) |
Close Up Of Stoker Tube Showing Buildup Work Preformed By Altoona Employee Art
Leighty. |

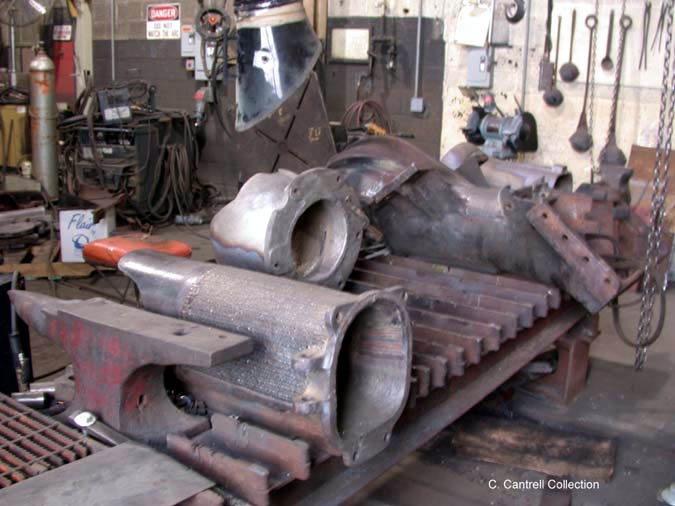

![](Photos/K4/added_AUG04/24_small.jpg) |
Another View Of Stocker Tube Buildup Work. |

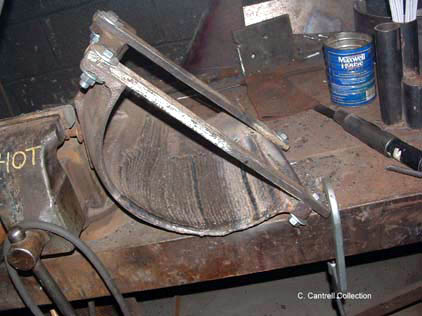

![](Photos/K4/added_AUG04/25_small.jpg) |
Build Up Of Ball Section Of Stoker Tube. Note Bracing Applied To Prevent Warping
During Buildup. |

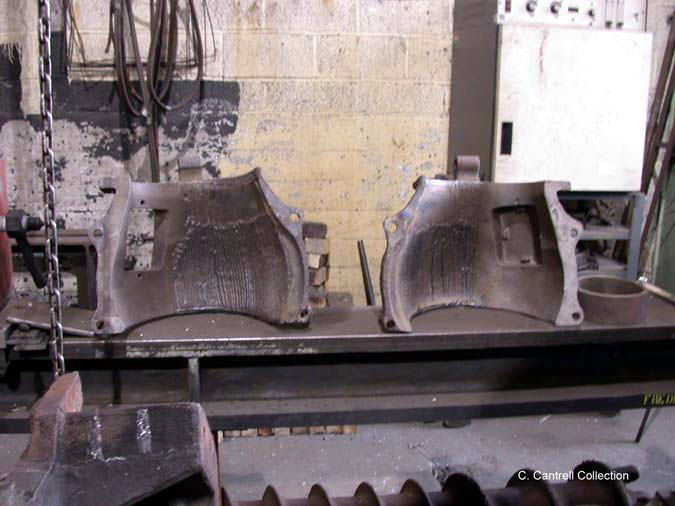

![](Photos/K4/added_AUG04/26_small.jpg) |
Stocker Ball Sections Showing Buildup. Some Areas Requires As Much As A Half
Inch Buildup In places. |

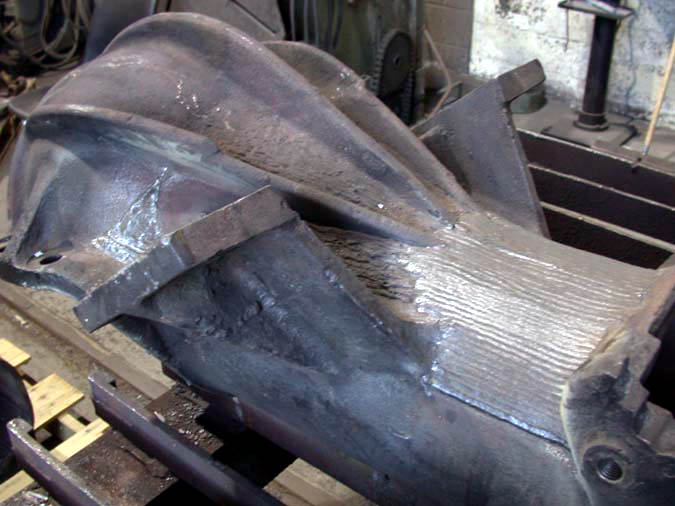

![](Photos/K4/added_AUG04/27_small.jpg) |
Stoker Elevator Undergoes Build-Up. |

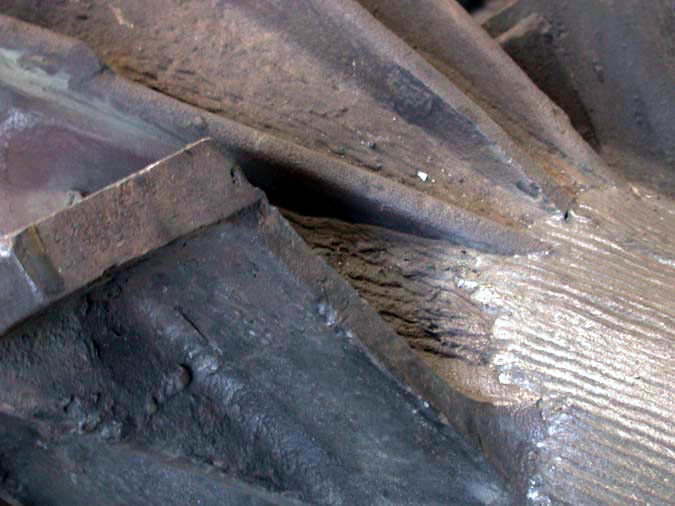

![](Photos/K4/added_AUG04/28_small.jpg) |
Close Up Of Old Repair Work On Stoker Elevator. |
![](Photos/K4/added_AUG04/29_small.jpg) |

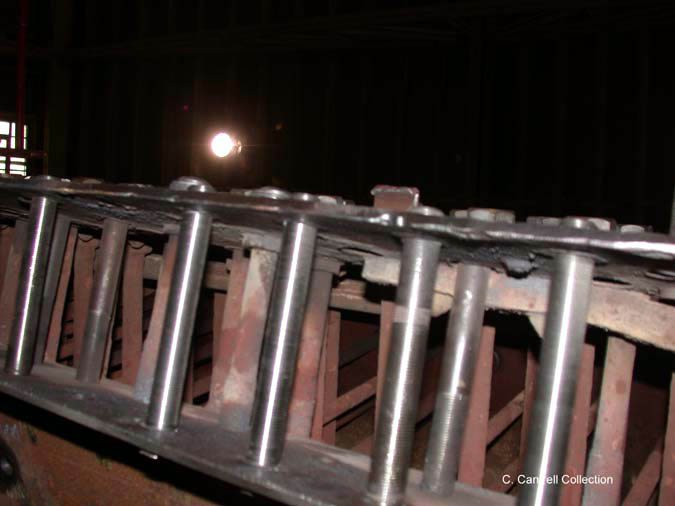

View Looking Up Towards The Roof Sheet Showing Newly Installed Side Sheet
Rigid Stays Bolts. |
![](Photos/K4/added_AUG04/30_small.jpg) |

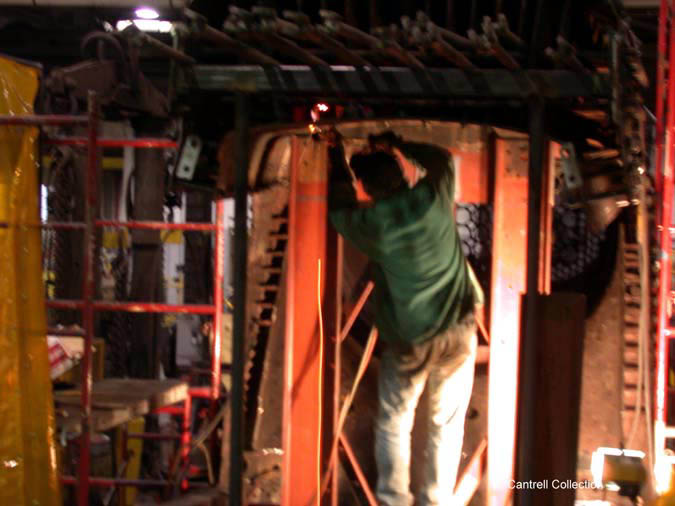

Altoona Employee Art Leighty Builds Up Area Surrounding The Crown
Sheet Stay Bolt Threads |

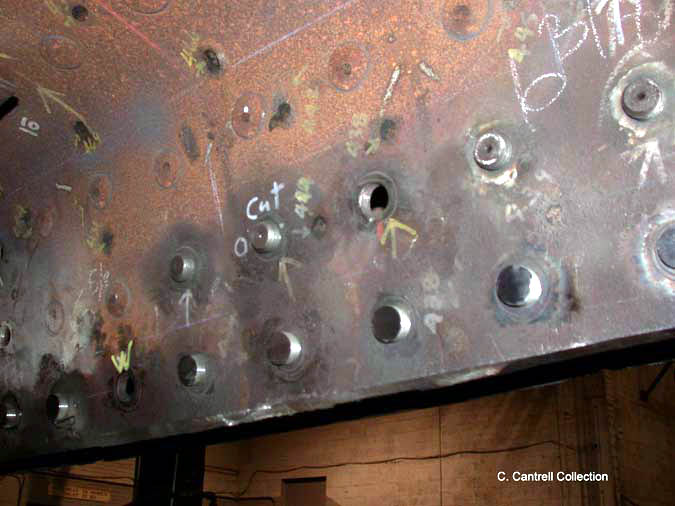

![](Photos/K4/added_AUG04/31_small.jpg) |
View Showing Several Newly Installed Side Sheet Rigid Stays. The View Is
From Inside The Firebox. Stays Have Just Been Cut To Size Prior To Hammering. |

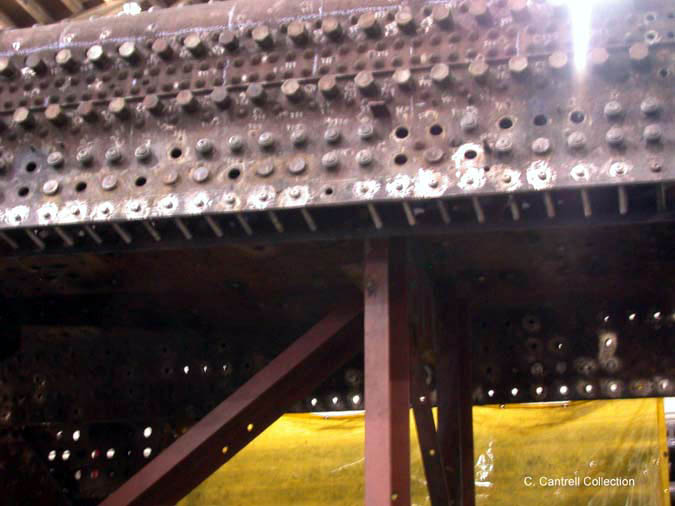

![](Photos/K4/added_AUG04/32_small.jpg) |
Side View Showing Newly Installed Rigid Stays |

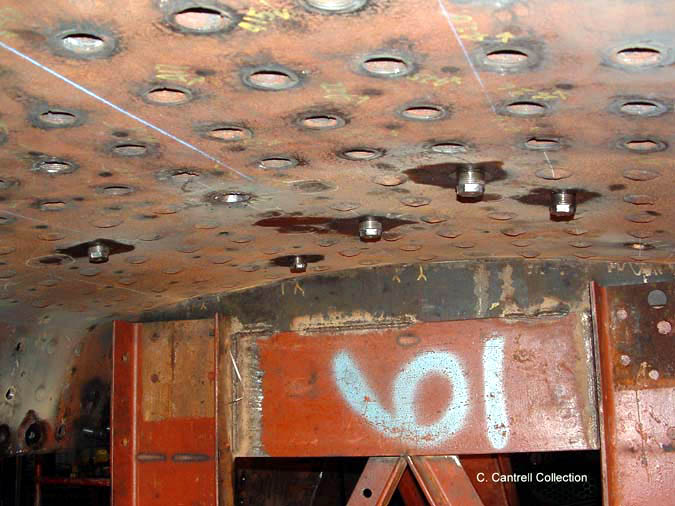

![](Photos/K4/added_AUG04/33_small.jpg) |
Several Newly Installed Crown Sheet Stays |

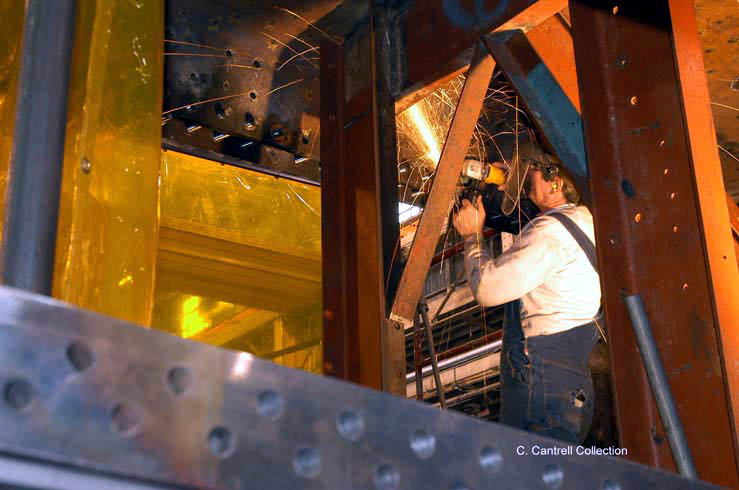

![](Photos/K4/added_AUG04/34_small.jpg) |
Altoona employee Joe Cooper Grinding Down Newly Installed Side Sheet Stay
Bolts. |

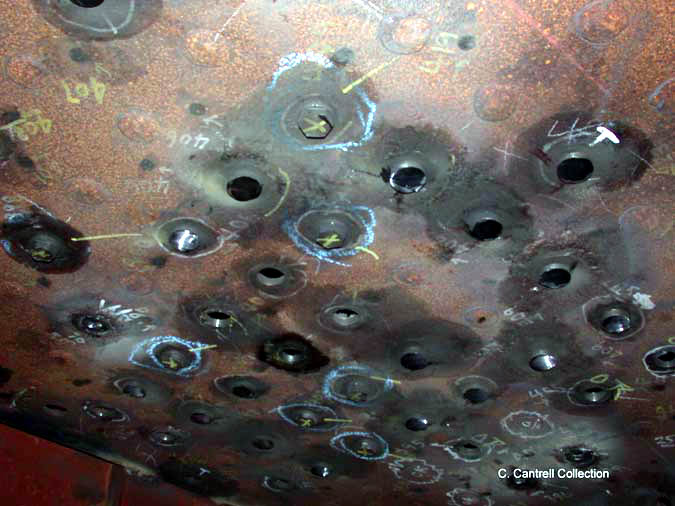

![](Photos/K4/added_AUG04/35_small.jpg) |
View Showing Several Newly Installed Crown Stays From Inside The Firebox.
Stays Have Just Been Cut To Size Prior To Hammering. |

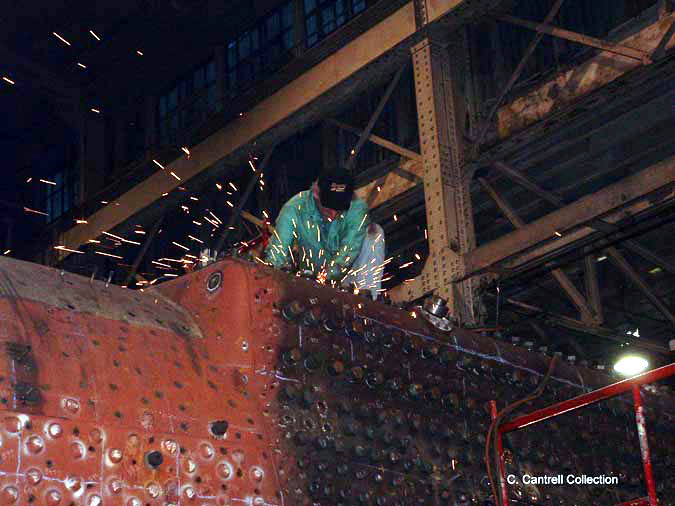

![](Photos/K4/added_AUG04/36_small.jpg) |
Altoona Employee Art Leighty Grinding Down Crown Stays On Roof
Sheet |
